BIM v prefabrikácii: ako pracujeme v Tekla Structures

Slovo BIM sa dnes objavuje v každej stavebnej ponuke, treba ho teda spresniť. U nás znamená jedno: každý projekt, bez výnimky, vzniká ako model konštrukcie v Tekla Structures a všetko, čo ide do výroby a na stavbu, je z tohto modelu odvodené. Nie sú tu výkresy kreslené osobitne, ani výkazy počítané ručne. Tento text ukazuje, čo to mení pre projektanta a pre investora.

Jeden model namiesto súboru výkresov

V tradičnej technológii je dokumentácia súborom výkresov, ktoré musí niekto udržiavať vo vzájomnom súlade. V prefabrikácii taký súbor nestačí, pretože každý prvok má vlastnú geometriu, vlastnú výstuž, vlastné zabudované prvky a vlastné číslo. Pri niekoľkých stovkách prvkov v bytovom dome sa ručné stráženie súladu skončí chybou.

Preto pracujeme opačne: najprv vzniká model, až z neho dokumenty. Z modelu v Tekla Structures generujeme výrobné výkresy každého prvku, výkazy výstuže, zoznamy zabudovaných prvkov, hmotnosti a body zdvihu, ako aj údaje, podľa ktorých výroba a nakládka dostávajú svoje poradie. Zmena v modeli sa prenesie do všetkých týchto dokumentov naraz, takže výkres prvku a výkaz výstuže sa nemôžu rozísť.

Čo potrebujeme od projektanta

Model nevyžadujeme. Na ocenenie stačia okótované pôdorysy, rezy a pohľady, na výrobnú dokumentáciu architektonická a konštrukčná dokumentácia v PDF alebo DWG. Ak projektant pracuje v BIM a môže odovzdať model vo formáte IFC, skracuje to našu prácu a obmedzuje riziko chyby pri prenose geometrie, podmienkou to však nie je.

Rozdelenie konštrukcie na prvky je našou úlohou a dohodneme ho spoločne s projektantom. Rozhoduje o ňom nielen statika, ale aj prepravný rozmer, nosnosť žeriava na konkrétnom stavenisku a to, koľko rovnakých prvkov sa dá vyrobiť z jednej formy. Je to fáza, v ktorej sa rozhoduje o väčšine nákladov, takže čím skôr sa k nám dokumentácia dostane, tým viac priestoru zostáva na optimalizáciu.

Druhá vec, ktorú potrebujeme pred výrobou, sú trasy inštalácií. Elektrické krabice, chráničky, prestupy a otvory pre vzduchotechnické potrubia osádzame do formy, musia byť teda vyriešené vo výrobnej dokumentácii. Drážkovanie železobetónovej steny dodatočne je možné, ale stojí peniaze a hrozí zásahom do výstuže — model existuje práve preto, aby sa tomu predišlo.

Kolízie sa ukážu na obrazovke

Model konštrukcie spájame s trasami inštalácií a kontrolujeme kolízie skôr, ako čokoľvek ide do výroby. Kanalizačné potrubie prechádzajúce prievlakom, vzduchotechnické potrubie v mieste stĺpa, krabica v osi výstuže: v tradičnej stavbe sa objavia na stavenisku, po zabetónovaní, a končia sa sekaním alebo zmenou trasy inštalácie. V modeli sa objavia na obrazovke a končia sa posunutím otvoru o pár centimetrov.

Na stavbe to znamená, že inštalatér dostane stenu s otvormi a krabicami presne tam, kde ich navrhol, a nie na miestach, ktoré murár považoval za pohodlné.

Zmena v modeli a zmena po zabetónovaní

Prefabrikácia býva označovaná za rigidnú technológiu. Oplatí sa čestne povedať, kde tá rigidnosť naozaj je a kde nie je vôbec.

Do schválenia výrobnej dokumentácie je zmena úpravou modelu: posunutie okna, doplnenie krabice, iné rozostupy otvorov regenerujú výkresy a výkazy automaticky. Tu je prefabrikácia pružnejšia než tradičná stavba, pretože dôsledky zmeny vidieť okamžite na všetkých prvkoch, ktorých sa týka.

Rigidnosť sa začína vo chvíli, keď je prvok zabetónovaný. Zmena po tomto momente znamená nový prvok, nie opravu na stavbe. Celý proces je preto usporiadaný tak, aby rozhodnutia padali skôr: schválenie výrobnej dokumentácie je bod, po ktorom spúšťame výrobu, a hovoríme o tom na začiatku, nie až pri prvej zmene.

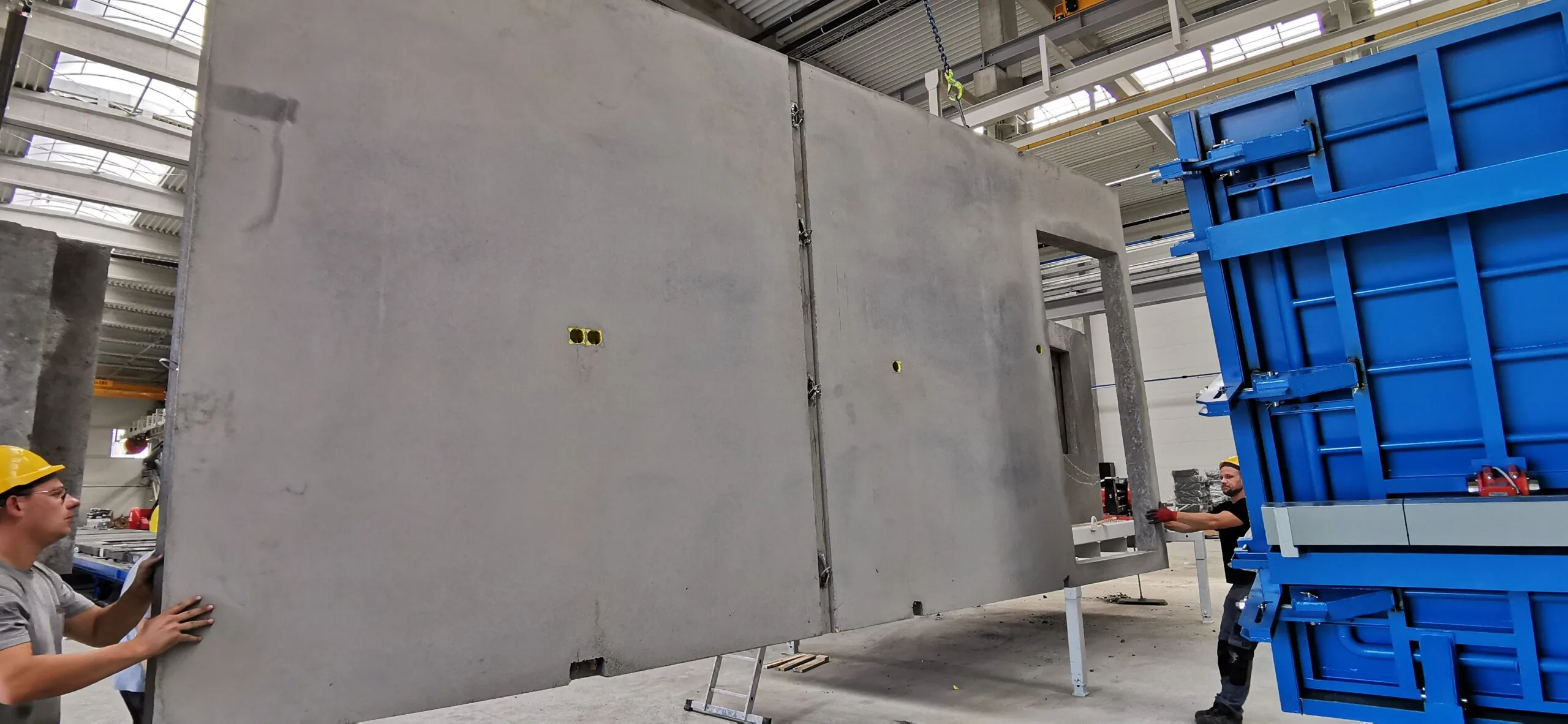

Od modelu do formy a na stavbu

Údaje o prvku z modelu idú do plánovania výroby: poradie vystužovania, obsadenie foriem, zabudované prvky, termín betonáže a termín expedície vychádzajú z toho istého zoznamu, ktorý určuje sekvenciu montáže. Automatická vystužovacia linka v závode dostáva geometriu sietí priamo z dokumentácie, bez ručného prepisovania rozmerov.

Ten istý zoznam potom riadi nakládku návesov v opačnom poradí, než je montáž, tak aby prvok išiel z prepravy rovno na miesto zabudovania. Ako vyzerá táto časť, opisuje samostatný text o logistike dodávok.

Na stavbe montážna čata pracuje s montážnymi výkresmi vygenerovanými z toho istého modelu, s číslom každého prvku a jeho polohou. Rozmerové odchýlky, ktoré pripúšťame na prvku a pri montáži, opisujú tolerancie.

Čo z toho má investor

Tri veci, ktoré sa dajú overiť. Po prvé, dokumentácia je konzistentná, pretože má jeden zdroj, takže preberanie prvkov a montáže prebieha podľa tých istých výkresov, podľa ktorých sa vyrábalo. Po druhé, kolízie inštalácií sa vyriešili pred výrobou, na stavbe teda nie je fáza sekania a opravovania. Po tretie, kompletná sada výkresov prvkov a výkazov je pripravená pre dokumentáciu skutočného vyhotovenia, bez toho, aby sa čokoľvek dodatočne rekonštruovalo.

Ako vyzerá celý proces od dokumentácie po prevzatie, opisuje stránka ponuka. Ocenenie pripravujeme na základe okótovaných pôdorysov a rezov, zvyčajne asi za týždeň — požiadajte o cenovú ponuku.
