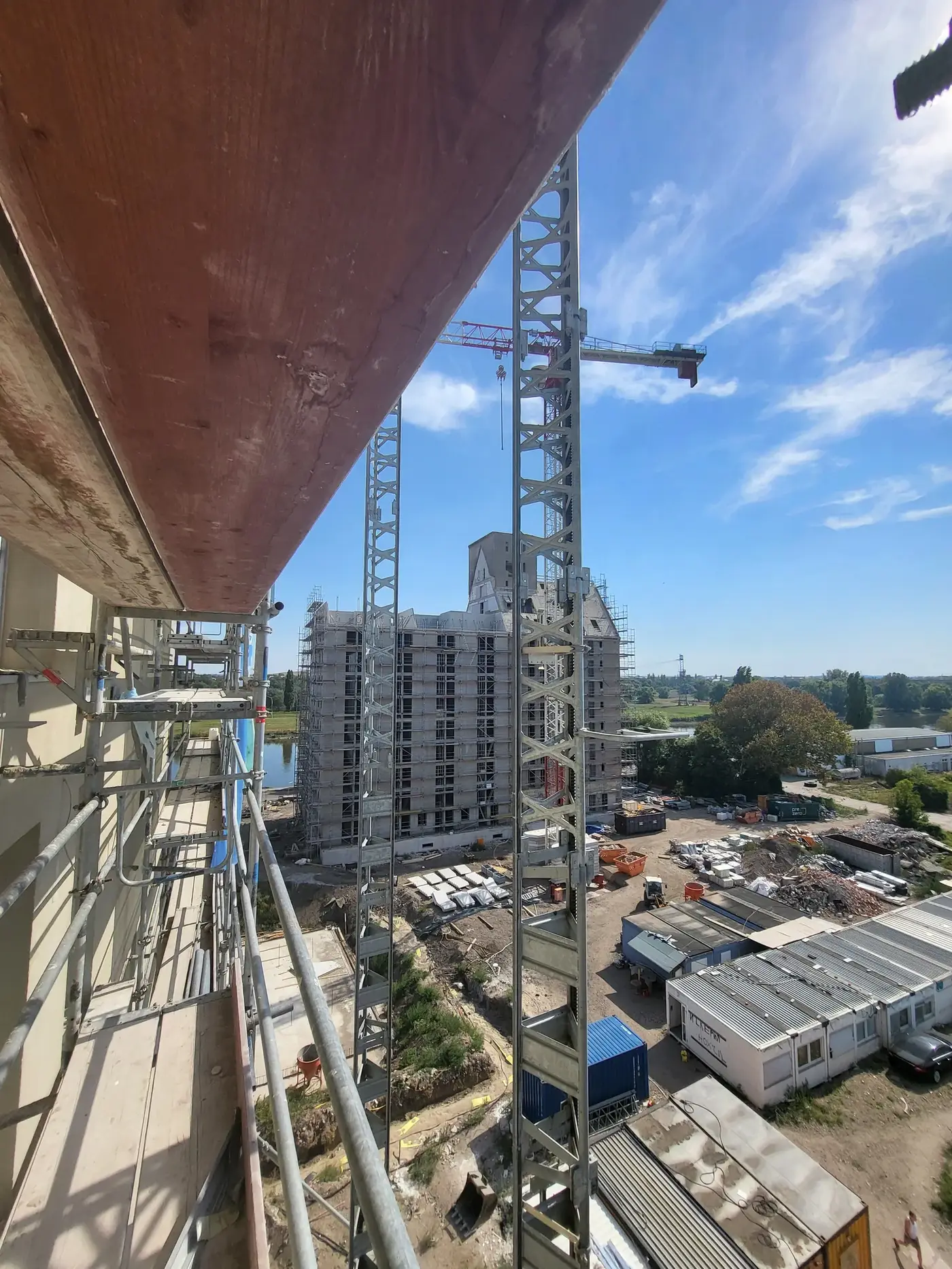

Magdeburg Silo — balkony i słupy prefabrykowane

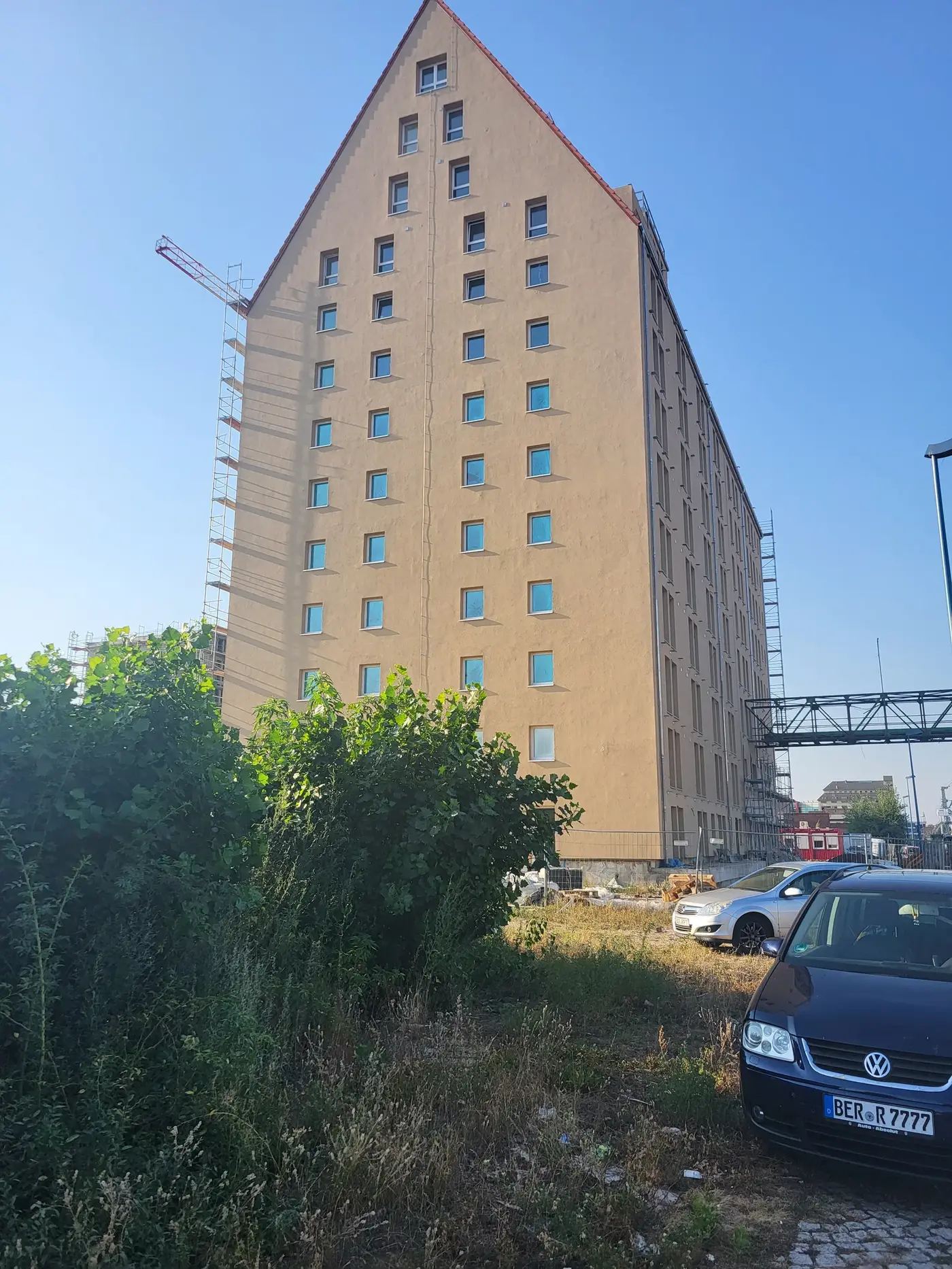

Dawny spichlerz zbożowy w Magdeburgu przebudowywany na budynek mieszkalny. Ceglany korpus o dziewięciu kondygnacjach zachowano, a układ konstrukcyjny wnętrza i strefę wejściową wykonano od nowa z prefabrykatów betonowych. Nasz zakres objął płyty balkonowe i słupy konstrukcyjne, dostarczone z gotowymi łącznikami i zakotwieniami pod montaż do istniejącej ściany.
Dobudowa do budynku, który stoi od stu lat, rządzi się inną logiką niż budowa od zera. W nowym obiekcie wszystkie wymiary są projektowe: element ma trafić w to, co dopiero powstanie, więc obie strony styku podlegają tej samej dokumentacji. Przy przebudowie jedna strona jest zastana — mur ma taką geometrię, jaką ma, z odchyłkami wykonawczymi sprzed wieku i z tym, co zrobiły z nim dekady osiadania.
- Rok realizacji:
- 2024
- Przeznaczenie:
- Budynki wielorodzinne
- Lokalizacja:
- Magdeburg, Niemcy
- Transporty:
- 57 zestawów
- Prefabrykaty:
- 1432 m²
- Elementy:
- 607 elementów
- Masa:
- 906 t
- Produkcja:
- 14 tygodni
Zakres prac
Dlatego montaż elementów do istniejącej konstrukcji zaczyna się od inwentaryzacji, a nie od produkcji. Rzeczywisty przebieg ściany trzeba pomierzyć, a zakotwienia zaprojektować z zapasem regulacyjnym, który tę różnicę przejmie. Prefabrykat daje tu przewagę, której nie widać na pierwszy rzut oka: skoro element jest wykonany dokładnie, cała tolerancja może zostać przeznaczona na nierówność muru, zamiast być zużyta na niedokładność nowej części.
Ma to również wymiar konstrukcyjny. Ceglany korpus przenosi obciążenia, na jakie został zaprojektowany jako spichlerz, i każdy kilogram doczepiony do niego z zewnątrz liczy się podwójnie. Balkon dostarczony jako gotowa płyta z zaplanowanym spadkiem i wykończoną powierzchnią nie wymaga deskowania, stemplowania ani mokrych połączeń na wysokości — czyli nie obciąża konstrukcji niczym poza sobą.
Zakres prac: prefabrykowane płyty balkonowe, słupy konstrukcyjne, transport międzynarodowy oraz montaż na budowie.
