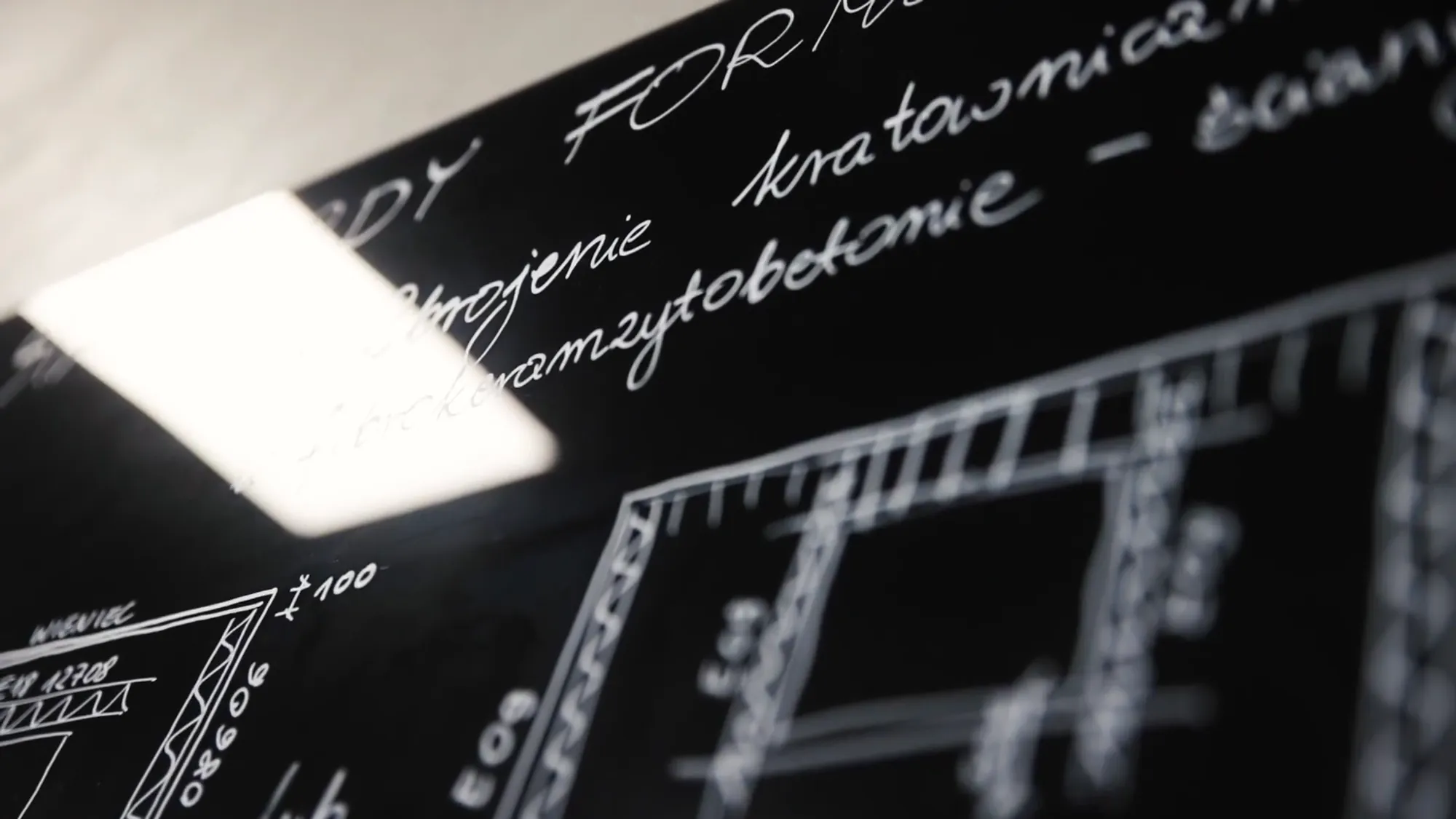

Rysunki warsztatowe prefabrykatów na stole kreślarskim w biurze projektowym Formee

Tolerancje wykonania prefabrykatów betonowych

Dopuszczalne odchyłki wymiarowe i wymagania dla powierzchni elementów produkowanych przez Formee — opracowane na podstawie norm wyrobu, PN-EN 13369 oraz PN-EN 13670. Komplet wartości, które rozstrzygają odbiór na budowie.
Zapytaj o wycenę
Podstawa

Skąd biorą się te liczby

Tolerancje wykonania nie są ustaleniem producenta — wynikają z norm wyrobu. Dla każdej rodziny elementów obowiązuje inna: EN 14992 dla ścian, PN-EN 13747 dla płyt stropowych zespolonych, PN-EN 13225 dla słupów i belek, PN-EN 14843 dla schodów, PN-EN 13224 dla żebrowych elementów stropowych. Wspólne wymagania i zasady pomiaru określa PN-EN 13369, a położenie otworów i elementów osadzanych — PN-EN 13670.

Zebrane niżej wartości obowiązują od 1 stycznia 2026 i stanowią Załącznik nr 7 do Umowy. Są to wymagania standardowe: jeżeli Umowa albo zatwierdzona dokumentacja projektowa mówi inaczej, pierwszeństwo ma dokumentacja.

Wymagania zaostrzone względem tego dokumentu trzeba wskazać przed rozpoczęciem produkcji i uzgodnić ich wpływ na technologię, zakres kontroli, cenę i termin. Po uruchomieniu formy zmiana klasy powierzchni nie jest już kwestią ustaleń, tylko ponownej produkcji.

Odbiór

Jak ocenia się powierzchnię i wymiar

Większość sporów odbiorowych bierze się nie z samej wartości odchyłki, lecz ze sposobu pomiaru. Zasady są ustalone i wynikają z norm.

  • Powierzchnia sucha, światło rozproszoneOcenę wizualną wykonuje się na powierzchni suchej, przy rozproszonym świetle dziennym lub równoważnym. Oświetlenie smugowe i boczne nie jest standardową metodą odbioru.
  • Z odległości co najmniej 2,0 mTypowa odległość użytkowa to nie mniej niż 2,0 m. Obserwacja z bardzo małej odległości nie jest metodą odbioru, chyba że Umowa stanowi inaczej.
  • Po rozformowaniu i ustabilizowaniuPomiary geometryczne wykonuje się po rozformowaniu i ustabilizowaniu elementu, przyrządami o dokładności odpowiedniej do kontrolowanej tolerancji. Zasady pomiaru określa Aneks J normy PN-EN 13369.
  • Uszkodzenia transportowe to osobna sprawaUszkodzenia powstałe w transporcie lub przy montażu odróżnia się od niezgodności produkcyjnych. Odpowiedzialność ustala zakres dostawy określony w Umowie.
Pomiar

Cztery normy, cztery różne pytania

Tolerancję określa norma wyrobu, ale o wyniku odbioru decyduje też to, czym i w którym miejscu mierzono. Za każdą z tych rzeczy odpowiada inny dokument.

  • PN-EN 13369, Aneks JPomiar prefabrykatuOkreśla, jak mierzy się gotowy element przy ocenie zgodności z normą wyrobu. To metoda zadeklarowana w Tolerancjach Produktów Formee i to ona rozstrzyga przy odbiorze elementu.
  • ISO 7976-1Metody i przyrządyPodaje metody wyznaczania kształtu, wymiarów i odchyłek wymiarowych budynków oraz wyrobów budowlanych. Obejmuje elementy o powierzchniach prostoliniowych i module sprężystości powyżej 35 kPa — czyli między innymi beton, stal i drewno. Wydanie z 1989, potwierdzone jako aktualne w przeglądzie z 2023 roku.
  • ISO 7976-2Położenie punktów pomiarowychWskazuje, w których miejscach umieszcza się punkty pomiarowe. Dotyczy pomiarów kontrolnych, pomiarów zgodności oraz zbierania danych o dokładności. Nie obejmuje wyrobów z wełny mineralnej i podobnych materiałów miękkich.
  • PN-EN 13670Wykonywanie konstrukcjiOdpowiada za tolerancje robót montażowych oraz za położenie otworów i elementów osadzanych. Odchyłka wykonania elementu i odchyłka jego montażu to dwie różne wielkości — ocenia się je osobno i osobno się je rozlicza.

Przy odbiorze wyrobu rozstrzyga metoda zadeklarowana w Tolerancjach Produktów, czyli Aneks J normy PN-EN 13369. Jeżeli Umowa albo dokumentacja projektowa wymaga pomiaru inną metodą — na przykład wg ISO 7976 — trzeba to zapisać przed rozpoczęciem produkcji, razem z zakresem kontroli i przyrządami.

Zakres

Co nie jest wadą prefabrykatu

Przy zachowaniu wymaganych właściwości użytkowych poniższe ślady mieszczą się w wymaganiach dokumentu i nie stanowią podstawy reklamacji.

  • Miejscowe naprawy, uzupełnienia, szpachlowanie i szlifowanie powierzchni — o ile naprawa nie obniża nośności, trwałości ani funkcjonalności elementu i odpowiada wymaganej klasie powierzchni.
  • Różnice odcieni betonu, lokalne przebarwienia, plamy i smugi, także w obrębie jednego elementu i grupy elementów.
  • Ślady po łączeniach form — połączenia szalunkowe mniejsze niż 1,5 mm nie podlegają obróbce.
  • Drobne pory, wykwity, ślady zacierania i różnice faktury powierzchni zacieranej.
  • Rysy powierzchniowe i skurczowe o szerokości do 0,3 mm, o ile dokumentacja projektowa lub wymagania trwałości nie stanowią inaczej. Rysy o charakterze konstrukcyjnym podlegają indywidualnej ocenie technicznej.
  • W fakturach płukanych — różnice kolorystyczne wynikające z naturalnej zmienności barwy kruszywa.

Elementy nie są wykonywane w jakości betonu licowego architektonicznego, chyba że Umowa określa to jednoznacznie. Standardowa powierzchnia prefabrykatu nie jest przygotowana pod bezpośrednie malowanie, tapetowanie ani cienkowarstwowe powłoki dekoracyjne bez przygotowania po stronie Zamawiającego.

EN 14992

Elementy ścienne

Odchyłki wymiarowe zależą od wielkości elementu — im dłuższy, tym większa dopuszczalna odchyłka ujemna, przy stałej odchyłce dodatniej +8 mm powyżej 0,5 m.

Tolerancje geometryczne długości, grubości, wysokości i wymiarów przekątnych elementów ściennych.
Wymiar elementuOdchyłka ujemnaOdchyłka dodatnia
0–0,5 m−8 mm+5 mm
> 0,5–3 m−14 mm+8 mm
> 3–6 m−16 mm+8 mm
> 6–10 m−18 mm+8 mm
> 10 m−20 mm+8 mm
Tolerancje usytuowania otworów i wycięć w elementach ściennych.
RodzajKlasa AKlasa B
Wymiar otworów i wycięć±10 mm±10 mm
Usytuowanie otworów i wkładek±10 mm±15 mm
Tolerancje płaskości powierzchni. Klasa A dotyczy powierzchni od strony formy, klasa B — pozostałych.
KlasaŁata 0,2 mŁata 3 m
A — powierzchnia od formy2 mm5 mm
B — pozostałe powierzchnie4 mm10 mm
Tolerancje położenia akcesoriów osadzanych w elementach ściennych.
RodzajPo długościPo szerokościOd lica
Elementy liniowe±20 mm±20 mm±10 mm
Marki stalowe, okucia±20 mm±20 mm±10 mm
  • Spoiny między elementami: 10–16 mm.
  • Nierówność fazowania: ±1,5 mm na długości 1000 mm.
  • Akcesoria zgrupowane na długości poniżej 300 mm: ±5 mm między nimi.
  • Powierzchnia od strony formy odpowiada klasie SB2. Dopuszcza się pory o średnicy od 2 do 15 mm, przy czym ich łączna powierzchnia nie przekracza 2250 mm² na polu referencyjnym 0,5 × 0,5 m.
PN-EN 13747

Płyty stropowe do systemów zespolonych

Dotyczy płyt filigran i elementów 2K. Grubość ma tolerancję zależną od grubości nominalnej płyty, a nie stałą wartość.

Tolerancje geometryczne płyt stropowych do systemów zespolonych.
CechaDopuszczalna odchyłka
Długość±20 mm
Szerokość+5 / −10 mm
Grubość+10 / −X, gdzie X = min(hp/10; 10 mm) ≥ 5 mm
Prostoliniowość krawędzi±(5 + L/1000) mm
Płaskość powierzchni formowanej, łata 0,2 m1 mm
Płaskość powierzchni formowanej, łata 1,0 m3 mm
Otwory, wycięcia i akcesoria w płytach stropowych — wg PN-EN 13670.
RodzajDopuszczalna odchyłka
Wymiar otworów i wycięć±10 mm
Ułożenie otworów i wycięć±25 mm
Marki stalowe i okucia — położenie w płaszczyźnie±20 mm
Marki stalowe i okucia — położenie na głębokości±10 mm
  • hp — nominalna grubość płyty; L — nominalna długość krawędzi płyty.
  • Górna powierzchnia płyt może być zatarta na gładko, dolna jest gładka od formy. Dopuszcza się nieliczne pory i krawędzie; większe defekty są szpachlowane.
PN-EN 13225

Elementy prętowe — słupy, belki, podciągi, rygle, dźwigary

Elementy prętowe wykonuje się w formach metalowych lub drewnianych. Mają trzy strony gładkie od szalunku i powierzchnię górną zacieraną ręcznie lub mechanicznie.

Tolerancje wymiarów przekroju poprzecznego. Wartości pośrednie uzyskuje się przez interpolację liniową.
Wymiar przekroju LDopuszczalna odchyłka
L ≤ 150 mm+10 / −5 mm
L = 400 mm+15 / −10 mm
L ≥ 2500 mm+30 / −15 mm
Pozostałe tolerancje geometryczne elementów prętowych.
CechaDopuszczalna odchyłka
Wymiar główny inny niż wymiar przekroju±(10 + L/1000) ≤ 40 mm
Odchyłka kątowa przekrojów końcowych±h/100 ≤ 5 mm
Boczne wygięcie powierzchni głównych±L/700
Wypukłość w płaszczyźnie pionowejL/700
Otwory i wycięcia — wymiar±10 mm
Otwory i wycięcia — położenie±15 mm
Tolerancje usytuowania akcesoriów — wg PN-EN 13670.
RodzajDopuszczalna odchyłka
Elementy liniowe oraz marki i okucia — po długości i szerokości±20 mm
Elementy liniowe oraz marki i okucia — od lica±10 mm
Odległości między grupami śrub±10 mm
Odległości między śrubami w grupie±3 mm
Swobodna długość śruby+25 / −5 mm
Nachylenie5 mm lub l/200 — większa z wartości
  • L — wymiar nominalny w milimetrach; h — rozpatrywany wymiar przekroju.
  • Na powierzchni od formy dopuszcza się pory o średnicy od 2 do 15 mm i głębokości do 5 mm. Pojedyncze zagłębienia do 1 cm² mogą pozostać bez naprawy, jeżeli nie wpływają na funkcję elementu.
PN-EN 14843

Elementy schodowe

Schody produkujemy w formach pionowych, dlatego obie główne powierzchnie biegu są formowane — gładkie od formy. Powierzchnie nieformowane, w tym w spocznikach, są zacierane ręcznie lub mechanicznie.

Tolerancje geometryczne elementów schodowych.
CechaDopuszczalna odchyłka
Wymiar główny inny niż wymiar przekroju±(10 + L/1000) ≤ 40 mm
Wymiar przekroju poprzecznego, L ≤ 150 mm+10 / −5 mm
Wymiar przekroju poprzecznego, L ≥ 400 mm±15 mm
Wymiary charakteryzujące powierzchnięΔd ≤ (2 + Li/500)
Otwory, wycięcia i akcesoria w elementach schodowych — wg PN-EN 13670.
RodzajDopuszczalna odchyłka
Wymiar otworów i wycięć±10 mm
Ułożenie otworów i wycięć±25 mm
Marki stalowe i okucia — położenie w płaszczyźnie±20 mm
Marki stalowe i okucia — położenie na głębokości±10 mm
  • Li — długość liniału 20 cm lub 1,0 m, zależnie od sprawdzanego wymiaru; Δd = d1 − d2.
  • Określenia „góra” i „dół” odnosi się do rzeczywistej orientacji elementu w formie i na rysunku produkcyjnym.
Dokument pełny Formee

Balkony, galerie i spoczniki schodowe

Dla tej grupy stosuje się standardowe tolerancje produkcyjne Formee. Prostokątność zależy od wymiarów płyty w obu kierunkach.

Tolerancje wymiarowe balkonów, galerii i spoczników.
CechaDopuszczalna odchyłka
Długość±12 mm
Szerokość±12 mm
Grubość+10 / −5 mm
Prostokątność, L1 i L2 ≤ 6,0 m±5 mm
Prostokątność, 6 < L1 i L2 ≤ 10,0 m±8 mm
Prostokątność, L1 i L2 > 10,0 m±10 mm
Płaskość, łata 0,2 m±2 mm
Płaskość, łata 3,0 m±5 mm
Płaskość na podporze±5 mm
Otwory i wybrania — wymiar±10 mm
Detale osadzone — położenie wzdłuż i w poprzek±10 mm
Detale osadzone — rzędna±5 mm
  • Powierzchnie mogą być formowane lub zacierane. Wymagania dotyczące spadków, faktury, antypoślizgowości, kapinosów i powierzchni przeznaczonych jako finalne określa dokumentacja projektowa lub Umowa.
PN-EN 13224

Żebrowe elementy stropowe

Tolerancje geometryczne żebrowych elementów stropowych. Wartości pośrednie uzyskuje się przez interpolację liniową.
CechaDopuszczalna odchyłka
Wymiar główny inny niż wymiar przekroju±(10 + L/1000) ≤ 40 mm
Wymiar przekroju, L < 150 mm+10 / −5 mm
Wymiar przekroju, L = 400 mm±15 mm
Wymiar przekroju, L > 2500 mm±30 mm
Skośność±15 mm
Boczne wygięcie±10 mm lub L/1000 — większa z wartości
Otwory, wycięcia i akcesoria w elementach żebrowych — wg PN-EN 13670.
RodzajDopuszczalna odchyłka
Wymiar otworów i wycięć±10 mm
Ułożenie otworów i wycięć±25 mm
Marki stalowe i okucia — położenie w płaszczyźnie±20 mm
Marki stalowe i okucia — położenie na głębokości±10 mm
  • Górna powierzchnia płyt jest zatarta na gładko, dolna gładka od formy. Większe defekty są szpachlowane.
Powierzchnie

Czego spodziewać się po powierzchni

Standardem jest powierzchnia zacierana mechanicznie. Inne wykończenie wymaga wskazania w Umowie przed rozpoczęciem produkcji.

  • Powierzchnia od formyGładka, odpowiadająca klasie SB2. Dopuszczalne są pory, ślady połączeń szalunkowych do 1,5 mm i wykwity. Powierzchnia pod malowanie wymaga dodatkowej obróbki po stronie Zamawiającego.
  • Powierzchnia zacierana mechanicznieFaktura szorstka i nierównomierna, barwa niejednolita szara. Plamy, smugi i przytarcia od zacieraczki są normalnym efektem technologii — nie są wadą i nie podlegają naprawie.
  • Powierzchnia zacierana ręcznieWykonywana pacą stalową, do określenia przez Zamawiającego. Jako standardową przyjmuje się powierzchnię zacieraną mechanicznie.
  • Beton architektonicznyOsobna klasa wykonania, opisana klasami powierzchni i elementem wzorcowym. Nie jest standardem — wymaga jednoznacznego zapisu w Umowie.
FAQ

Tolerancje — pytania

Najczęstsze pytania kierowników budowy i inspektorów nadzoru.

Czy różnica odcieni betonu między elementami to wada?
Nie. Przy zachowaniu wymaganych właściwości użytkowych różnice odcieni, plamy, smugi i lokalne przebarwienia mieszczą się w wymaganiach dokumentu. Dotyczy to również różnic w obrębie jednego elementu, typowych dla powierzchni zacieranej mechanicznie.
Z jakiej odległości ocenia się powierzchnię przy odbiorze?
Z typowej odległości użytkowej, nie mniejszej niż 2,0 m, na powierzchni suchej i przy świetle rozproszonym. Oświetlenie boczne oraz oglądanie z bliska nie są standardową metodą odbioru, chyba że Umowa stanowi inaczej.
Czy zaszpachlowana naprawa oznacza element wadliwy?
Nie, jeżeli naprawa jest wykonana prawidłowo, nie obniża nośności, trwałości ani funkcjonalności elementu i odpowiada wymaganej klasie powierzchni. Miejscowe naprawy, uzupełnienia, szpachlowanie i szlifowanie są dopuszczone wprost.
Jak szeroka rysa jest dopuszczalna?
Rysy powierzchniowe i skurczowe do 0,3 mm są dopuszczalne, o ile dokumentacja projektowa lub wymagania trwałości nie stanowią inaczej. Rysy o charakterze konstrukcyjnym albo budzące wątpliwości podlegają indywidualnej ocenie technicznej.
Czy można wymagać ostrzejszych tolerancji niż podane?
Tak, ale trzeba to wskazać jednoznacznie przed rozpoczęciem produkcji i uzgodnić wpływ na technologię, zakres kontroli, cenę i termin realizacji. Po uruchomieniu formy zaostrzenie wymagań oznacza produkcję od nowa.
Według jakiej normy mierzy się prefabrykat przy odbiorze?
Tolerancje Produktów deklarują pomiar wg Aneksu J normy PN-EN 13369 — to on rozstrzyga zgodność gotowego elementu. Metody pomiaru budynków i wyrobów budowlanych opisuje ISO 7976: część 1 metody i przyrządy, część 2 położenie punktów pomiarowych. Jeżeli projekt wymaga pomiaru konkretną metodą, trzeba to zapisać przed rozpoczęciem produkcji.
Element jest w tolerancji, a montaż wypadł poza — kto ma rację?
Obie strony mogą mieć rację, bo to dwie różne wielkości. Odchyłkę wykonania elementu ocenia się wg normy wyrobu i Aneksu J PN-EN 13369, a odchyłkę robót montażowych wg PN-EN 13670. Prawidłowo wykonany prefabrykat zamontowany poza tolerancją montażową nie staje się przez to wadliwy.
Który dokument rozstrzyga przy rozbieżności?
Hierarchię określa Umowa. Tolerancje Produktów są jej Załącznikiem nr 7. W zakresie nieuregulowanym stosuje się właściwe normy, a przy rozbieżności między wersją polską a tłumaczeniem rozstrzyga brzmienie polskie.
Dokument

Pełny dokument do pobrania

Ta strona powtarza wartości z dokumentu „Tolerancje produktów”, wersja 2026-02, obowiązującego od 1 stycznia 2026. Dokument jest Załącznikiem nr 7 do Umowy i to on rozstrzyga w razie rozbieżności.

Szerszy zakres — pełne zestawienia dla wszystkich rodzin wyrobów wraz z rysunkami pomiarowymi — zawiera wydanie pełne.
