Samlingsdetaljer: væg, filigrandæk, randbjælke, altan

Betonelementer forbindes indbyrdes i fire typer knudepunkter: væg mod fundament eller mod dækket nedenunder, væg mod væg i den lodrette fuge, filigrandæk mod væg via randbjælken samt altan og trappe mod konstruktionen via et isoleret tilslutningselement eller en konsol. Hvert af disse knudepunkter har et fast skema: 20 mm vederlag, forbindelsesarmering der stikker ud af elementet, og en fuge eller påstøbning udført på pladsen. Nedenfor beskriver vi dem i montagerækkefølge, sammen med hvem der har ansvaret for hvilket trin.

Opstilling af væggen

Væggen står på fundamentet eller på dækket i etagen nedenunder på en udlignende understøbning. Fra underlaget stikker startjern op, som går ind i huller eller kanaler i elementets underkant og støbes fast med mørtel. Indtil samlingerne er støbt, holdes elementet af montagestøtter forankret i gulvet — derfor må der ikke ligge gulvvarme eller andre installationer under gulvet på de steder, hvor støtterne skal stå, da de er i vejen for boringen. Vederlagsfladen skal være ren og afrettet; koterne kontrolleres før det første element, ikke efter. Tegningen af opstillingen findes på siden massive vægge under Detaljer.

Væg mod væg: den lodrette fuge

Vægelementerne mødes med sidekanterne, hvor vi efterlader en udsparing til fugen. Den lodrette samling efterarmeres med jern op til Φ12 mm i klasse B500B, og fugen mellem væggene fyldes med beton C30/37 og glittes plant med fladen. Det er standardomfanget af montagen efter vores Almindelige Montagebetingelser, medmindre andet er aftalt i kontrakten. Før overfladebehandling forberedes stødet med et revneoverbroende system: i letklinkerbeton en 100 mm bred strimmel glasvæv over stødet, og på hele væggen tapet eller væv, så restsvindet ikke viser sig som en revne på den færdige overflade. Mere om det i teksten om letklinkerbeton.

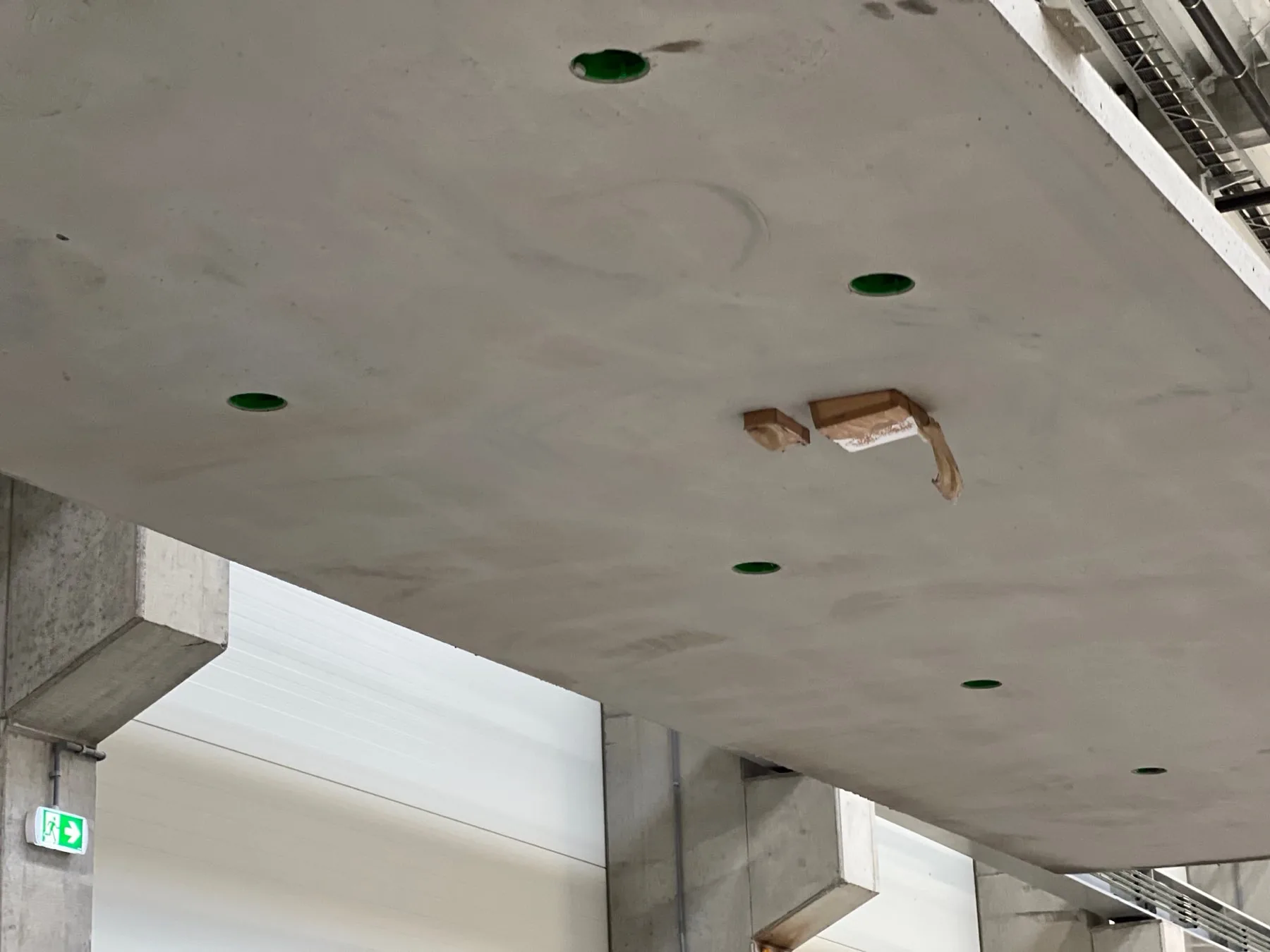

Filigrandæk på væggen: vederlag og randbjælke

Filigranpladen har 20 mm vederlag på væggen. Fra pladen stikker understøtningsarmeringen ud, fra væggen randbjælkens jern, og mellem dem lægges randbjælkens armering med U-bøjler efter armeringstegningen. Når pladerne er lagt, udføres desuden armeringen i stødene mellem pladerne, den supplerende underarmering, overarmeringen, undertrukne bjælker og ekstra armering omkring huller, og først derefter påstøbningen, der lukker randbjælke og dæk til én skive. Pladerne løftes i kroge, der sættes i gitterdragerens knudepunkter, hvor overgurten møder en diagonal; en krog i selve overgurten mellem knudepunkterne kan rive armeringen ud. Afstanden mellem montagestøtterne og hvor længe de skal blive stående, har vi beskrevet i teksten om montage af filigrandæk, og randbjælketegningen findes på siden filigrandæk.

Tolagsvæg og sandwichvæg: hvor randbjælken sidder

I tolagsvæggen og sandwichvæggen sidder dækvederlaget og randbjælken i bæreskallen, og isoleringen løber ubrudt uden om randbjælken, så der ikke opstår kuldebro i dækniveau. I sandwichvæggen er forsatsskallen forbundet med bæreskallen med rustfrie eller kompositforbindere og optager ingen last fra dækket; dens kanter går uden om randbjælken. Tegningerne af dækvederlaget for begge typer findes på siderne tolagsvægge og sandwichvægge.

Altan: det isolerede tilslutningselement

Altanpladen har 20 mm vederlag på væggen, men kræfterne overføres af et isoleret tilslutningselement af Isokorb-typen, der er støbt ind i pladen: dets jern går ind i dækkets randbjælke, og isoleringskernen bryder kuldebroen. Understøtningsarmeringen i dækket vælges efter typen af tilslutningselement, ikke omvendt, og derfor afgøres elementtypen i produktionstegningerne sammen med udkraget længde og pladetykkelse. Fastgørelsestegningen findes på siden altaner.

Trapper: vederlag på konsol

Trappeløbet hviler på en konsol udført i dækket eller i reposen, efter vederlagstegningen. Konsol og vederlag er målsat i produktionstegningerne, og løbet ankommer med færdige vederlagskanter, så der på pladsen kun er opstilling og understøbning tilbage. Tegningen findes på siden trapper.

Hvem gør hvad

I standardomfanget af montagen udfører Formee efterarmeringen af de lodrette vægsamlinger og montagefugerne mellem væggene samt leverer og opstiller støtterne. Pladsstøbte arbejder uden for elementleverancen, altså støbning af bærende pladsstøbte konstruktioner, vådstøbte søjler og bjælker, pladsstøbte vægge, kerner og randbjælker, ligger hos entreprenøren, medmindre kontrakten omfatter dem særskilt. Påstøbningen på filigrandækket, armeringen af randbjælker og af stød mellem plader udføres efter dokumentationen og det omfang, der er aftalt i kontrakten. Denne opdeling er nedfældet i de Almindelige Montagebetingelser, der kan hentes på siden tilbud.

Hvad der afgøres før produktionen

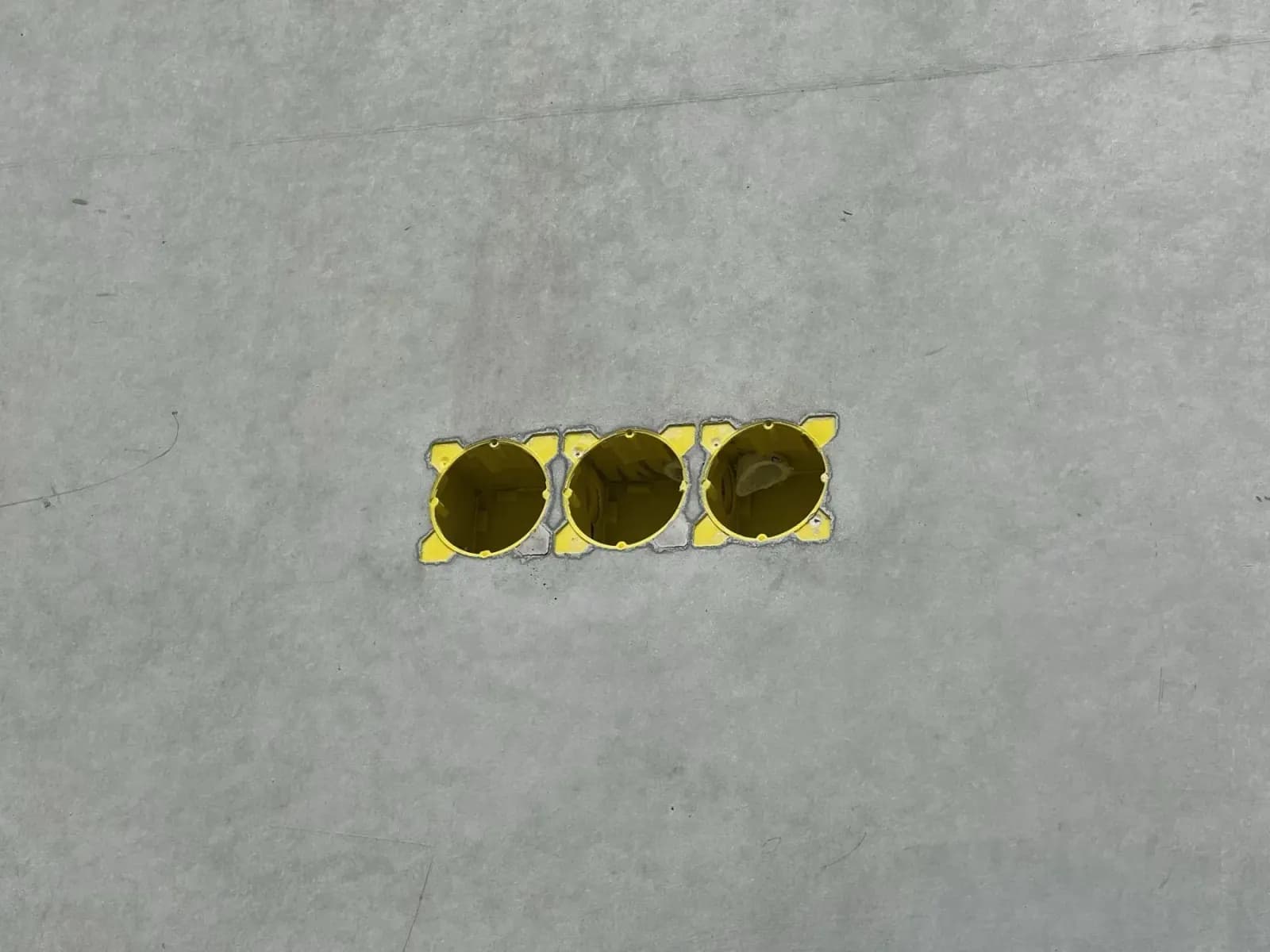

Alle de beskrevne detaljer fastlægges på produktionstegningsstadiet i Tekla Structures: vederlagslængder, udstikkende jern, fugeudsparinger, indstøbningsdele og forbindere. Et element produceret med en forkert detalje kan ikke rettes på pladsen, og derfor er godkendelsen af produktionstegningerne det eneste tidspunkt, hvor samlingerne stadig kan ændres. Til tilbud er planer og snit nok; detaljerne opstår efter bestillingen, sammen med elementgeometrien.
