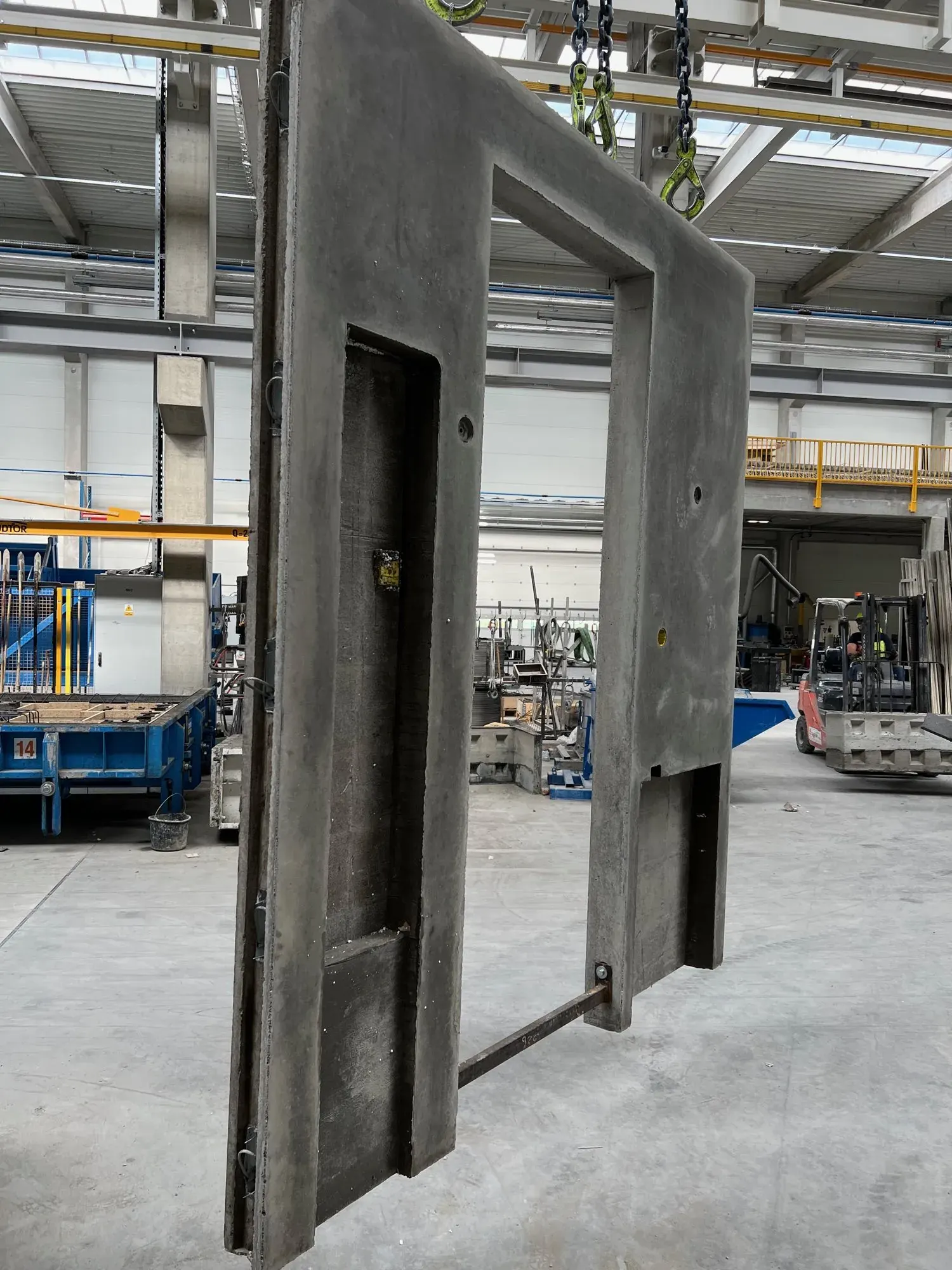

Massive vægge præfabrikerede enkeltlagsvægge
Hvor bruges massive vægge?

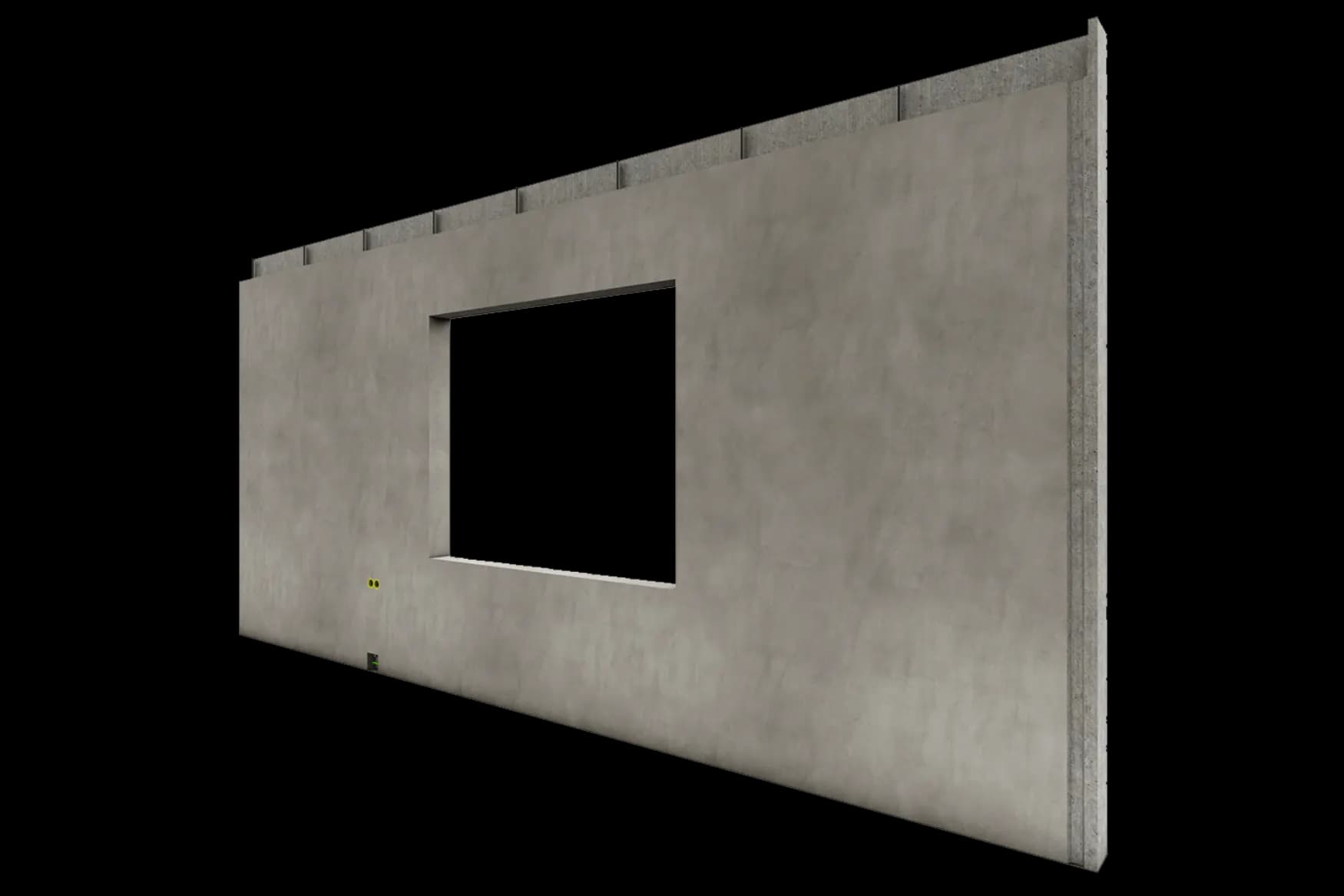

En massiv væg er en enkelt, massiv plade af armeret beton. Den fungerer oftest som skillevæg mellem lejligheder, som elevatorskaktvæg og som afstivende element i konstruktionen. Som ydervæg skal den suppleres med et isoleringslag og puds på byggepladsen.
Korrekt dimensioneret optager den også jordtryk og fungerer derfor som støttevæg — for eksempel i parkeringskældre. Inde i bygningen fungerer det samme element samtidig som brandadskillende og lyddæmpende væg.
I projektmaterialet møder man også betegnelserne enkeltlagsvæg, præfabrikeret betonvæg eller væg af armeret beton — det er det samme produkt beskrevet med andre ord.
Parametre for massive vægge
Elementerne produceres i henhold til den harmoniserede standard EN 14992:2007+A1:2012, i system 2+, under certifikat 0761-CPR-1152 udstedt af IBMB MPA TU Braunschweig.
EN 14992:2007+A1:2012 · System 2+ · Certifikat 0761-CPR-1152 · IBMB MPA TU Braunschweig
- Maksimale elementmål
- 3,85 × 9,00 m
- Elementtykkelser
- 10, 12, 15, 18, 20 og 24 cm
- Letbetonklasse
- LC12/13 D1,4 eller højere
- Normalbetonklasse
- C20/25 eller højere
- Overflade
- Glat fra formsiden (DF), den anden side maskinglittet (GF)
- Kanter
- Mulighed for affasning 1 × 1 cm
- Indstøbninger fra fabrikken
- Indstøbte eldåser og tomrør, vindues- og døråbninger
- Armering
- Iht. statik og armeringstegning
- Elementer med mål over 3,85 × 9,00 m udfører vi kun på særbestilling.
- Montagekonsoller udfører vi kun på den glittede side (GF).
- Installationsriller fastlægges individuelt i produktionstegningsfasen.
- LC-klasserne betegner letbeton med letklinkertilslag — egenskaberne har vi beskrevet i detaljer på siden om letklinkerbeton.
Massive vægges lydisolation
Rw er ét-tals-værdien for den laboratoriemålte luftlydisolation, mens R'A1 er bygningsdelens omtrentlige luftlydisolation i bygningen inklusive flanketransmission. Værdierne er baseret på laboratoriemålinger og projekteringsberegninger.
| Betonklasse | Tykkelse [mm] | Vægt [kg/m²] | Rw [dB] | R'A1 [dB] |
|---|---|---|---|---|
| LC12/13 | 100 | 140 | 39,3 | 34,3 |
| LC12/13 | 120 | 168 | 42,3 | 37,3 |
| LC12/13 | 150 | 210 | 46,0 | 41,0 |
| LC12/13 | 180 | 252 | 49,0 | 44,0 |
| LC12/13 | 200 | 280 | 50,7 | 45,7 |
| LC16/18 | 100 | 160 | 41,5 | 36,5 |
| LC16/18 | 120 | 192 | 44,5 | 39,5 |
| LC16/18 | 150 | 240 | 48,2 | 43,2 |
| LC16/18 | 180 | 288 | 51,2 | 46,2 |
| LC16/18 | 200 | 320 | 52,9 | 47,9 |
| LC20/22 | 100 | 180 | 43,5 | 38,5 |
| LC20/22 | 120 | 216 | 46,5 | 41,5 |
| LC20/22 | 150 | 270 | 50,1 | 45,1 |
| LC20/22 | 180 | 324 | 53,1 | 48,1 |
| LC20/22 | 200 | 360 | 54,9 | 49,9 |
| C20/25 | 100 | 235 | 47,9 | 42,9 |
| C20/25 | 120 | 282 | 50,9 | 45,9 |
| C20/25 | 150 | 352,5 | 54,5 | 49,5 |
| C20/25 | 180 | 423 | 57,5 | 52,5 |
| C20/25 | 200 | 470 | 59,3 | 54,3 |
Massiv, tolags eller sandwich?
Tre opbygninger af den samme væg. Forskellen er, hvor mange lag der fremstilles i hallen, og hvor mange der skal udføres på byggepladsen.
Hvad vi afklarer ved bestillingen
Ud over mål og betonklasse beskrives hvert element af en række udførelsesvalg. Dem træffer vi sammen i produktionstegningsfasen.
Synlig side
Formsiden (DF) er glat, den modsatte side (GF) maskinglittes. Du angiver, hvilken side der skal stå synlig.
Kanter
Skarpe som standard; efter ønske affaset med en liste på 1 × 1 cm. Affasningen skjuler små afskalninger fra montagen.
Installationer

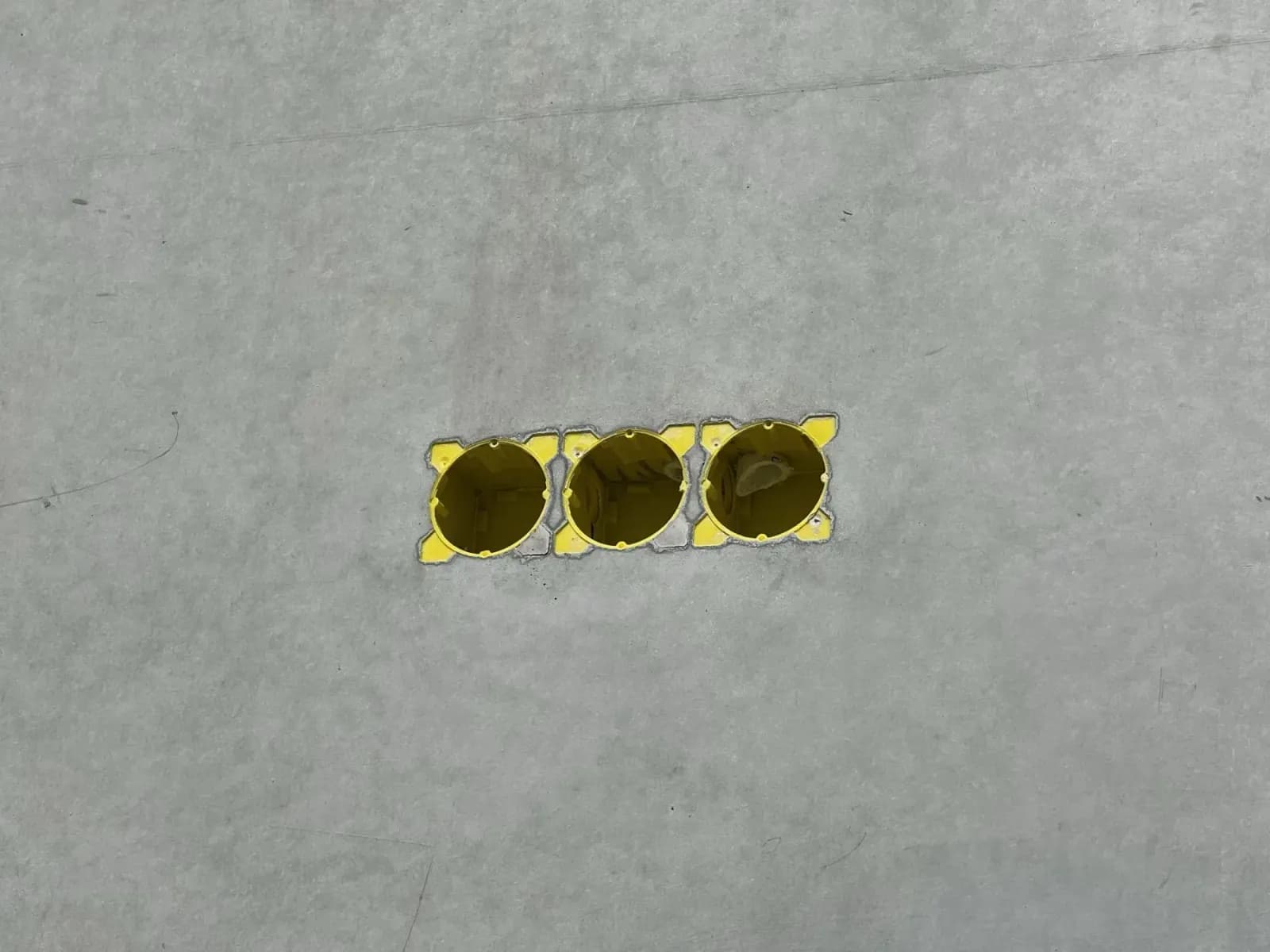

Dåser, tomrør og gennemføringer indstøbes før støbningen efter det optegnede installationsforløb.
Konsoller og tilbehør
Montagekonsoller udfører vi kun på den glittede side (GF) — det begrænser elementets orientering på byggepladsen.
Hvad prisen på betonelementer afhænger af
Betonelementer prissættes ikke efter en listepris pr. meter — hvert element projekteres til det konkrete byggeri, og forskellen mellem to projekter med samme areal kan løbe op i flere titals procent. Derfor beskriver vi i stedet for en sats det, der reelt afgør beløbet i tilbuddet.
Tilbuddet udarbejder vi i gennemsnit på en uge efter modtagelse af den komplette dokumentation: målsatte plantegninger, snit, facader samt adresse med postnummer. Tilbuddet omfatter produktion, transport og montage — hver post specificeres for sig, så det er tydeligt, hvor der kan spares.
- Ensartede elementer
- Den største enkeltfaktor. Det samme element i en serie er markant billigere end et enkelt styk, fordi formen og produktionsforberedelsen fordeles over mange støbninger. Et projekt baseret på få gentagne typer bliver billigere end et projekt med snesevis af unikke.
- Betonklasse og armering
- En højere klasse betyder mere cement, større laster betyder mere stål. Dimensionering efter de faktiske laster i stedet for med ekstra margin kan sænke prisen uden tab for konstruktionen.
- Overfladefinish
- En overflade, der er glat fra formen, er standard. Matricestruktur, ætsning eller arkitektbeton i kategori BA2 eller BA3 kræver ekstra forskalling og skærpede rutiner, og det kan ses på prisen.
- Indstøbninger fra fabrikken
- Indstøbte dåser, tomrør, udsparinger og konsoller gør elementet dyrere, men fjerner udgiften til rillehugning og indbygning på byggepladsen. Ved større serier er det som regel billigere end arbejdet på stedet.
- Transport og dimensioner
- Prisen afhænger af afstanden og antallet af ture. Elementer op til 3,85 × 9,00 m kører med et standardvogntog; større kræver særtransport med følgebil og tilladelser, hvilket ændrer kalkulationen mærkbart.
- Termin og sæson
- Produktionen kører parallelt med jordarbejdet, så en tidlig bestilling giver fleksibilitet i tidsplanen. Pressede terminer og leveringer fra dag til dag koster altid mere.
Tekniske tegninger
Snit og samlinger i målestok — de samme tegninger som i det tekniske katalog. Numrene på tegningen henviser til listen ved siden af.
- Elementets underkant
- Elementets overkant
- Sidekanter
Vi vælger de rigtige elementer til dit projekt
Send målsatte plantegninger, snit og facader — så udarbejder vi elementvalg, elementoversigt og tilbud. Et tilbud tager i gennemsnit omkring en uge at udarbejde.
