Tolagsvægge præfabrikeret halvsandwich
Hvornår vælger man en tolagsvæg?

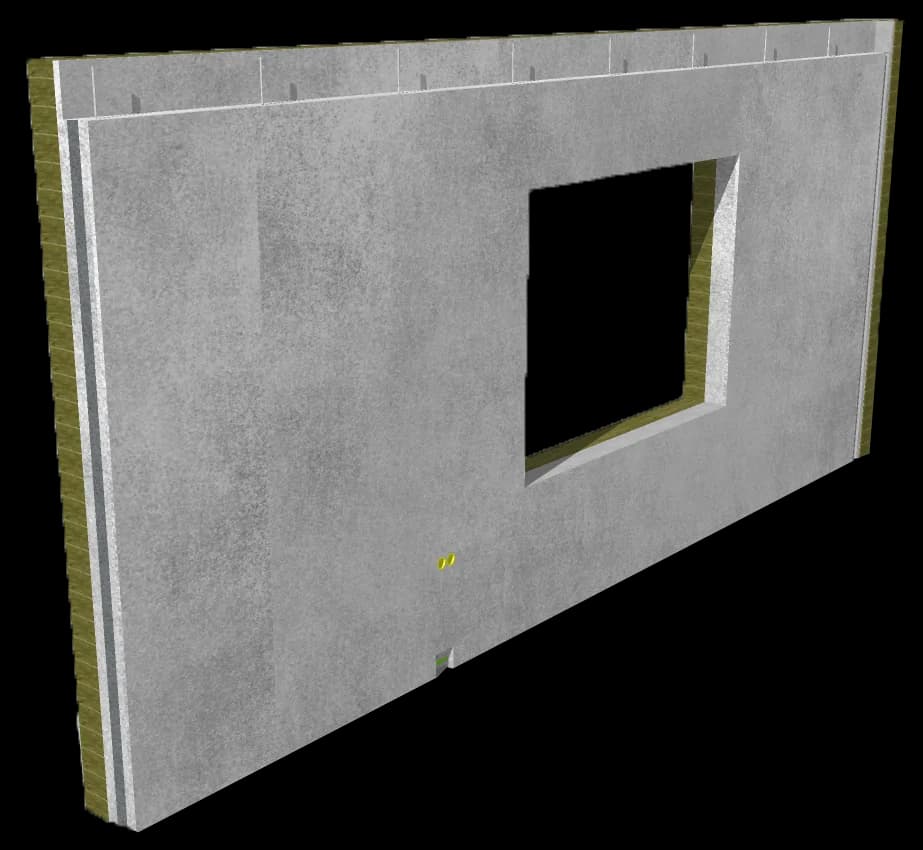

Halvsandwichvæggen består af en bærende betonplade med en tykkelse på 150 mm og et isoleringslag på op til 300 mm. Som standard anvender vi EPS, der tåler regn og fugt, men der findes også varianter med mineraluld, XPS og PIR.
Det udvendige lag udføres først på byggepladsen. Det er løsningen til byggerier, hvor facaden projekteres individuelt — i tegl, pladematerialer eller puds. Før pudsning anbefaler vi at supplere EPS'en med et lag mineraluld, hvilket forbedrer pudslagets kvalitet.
Hver væg projekterer vi til den konkrete bygning, i individuelle højder og længder. Efter ønske leverer vi elementer med indstøbte eldåser og tomrør samt færdige udsparinger til døre og vinduer.
Den kaldes også halvsandwichvæg eller blot tolagsvæg; i projekterne optræder den også som flerlagsvæg med isolering.
Parametre for tolagsvægge
Elementerne produceres i henhold til EN 14992:2007+A1:2012, i system 2+, under certifikat 0761-CPR-1152 udstedt af IBMB MPA TU Braunschweig.
EN 14992:2007+A1:2012 · System 2+ · Certifikat 0761-CPR-1152 · IBMB MPA TU Braunschweig
- Maksimale elementmål
- 3,85 × 9,00 m
- Bærende lag
- 150 mm
- Elementtykkelser
- 10, 12, 15, 18, 20 og 24 cm
- Isoleringstykkelse
- Op til 300 mm
- Isoleringsmaterialer
- EPS, XPS, PIR, mineraluld
- Betonklasse
- LC12/13 D1,4 eller højere; C20/25 eller højere
- Brandmodstandsevne
- R60–R240, EI30–EI60
- Lydisolation Rw
- Op til 50 dB
- U-værdien afhænger af betonklassen samt af isoleringens type og tykkelse — fra 0,185 W/(m²·K) med 18 cm mineraluld til 0,117 W/(m²·K) med 18 cm resolskum.
- Glat overflade fra formsiden (DF), den anden side maskinglittet (GF).
- Før pudslaget påføres, anbefaler vi at supplere EPS-isoleringen med et lag mineraluld.
- Det bærende lag støbes i normalbeton eller letklinkerbeton; forskellene i varmeledningsevne og vægt har vi samlet på siden om letklinkerbeton.
U-værdi (varmetransmissionskoefficient)
U-værdier for flerlagsvægge afhængigt af betonklassen samt isoleringens type og tykkelse. Alle varianter opfylder det polske krav WT 2021 til ydervægge, dvs. et U på højst 0,20 W/(m²·K).
| Betonklasse | Isolering | Tykkelse [cm] | U [W/(m²·K)] |
|---|---|---|---|
| LC16/18 | Mineraluld / EPS (λ 0,035) | 18 | 0,182 |
| LC16/18 | Mineraluld / EPS (λ 0,035) | 20 | 0,165 |
| LC16/18 | Mineraluld / EPS (λ 0,035) | 22 | 0,151 |
| LC16/18 | Grafit-EPS (λ 0,032) | 18 | 0,168 |
| LC16/18 | Grafit-EPS (λ 0,032) | 20 | 0,152 |
| LC16/18 | Grafit-EPS (λ 0,032) | 22 | 0,139 |
| LC16/18 | PIR (λ 0,023) | 16 | 0,137 |
| LC16/18 | PIR (λ 0,023) | 18 | 0,122 |
| LC16/18 | Resolskum (λ 0,022) | 16 | 0,131 |
| LC16/18 | Resolskum (λ 0,022) | 18 | 0,117 |
| LC20/22 | Mineraluld / EPS (λ 0,035) | 20 | 0,166 |
| LC20/22 | Resolskum (λ 0,022) | 18 | 0,118 |
| C20/25 | Mineraluld / EPS (λ 0,035) | 20 | 0,168 |
| C20/25 | Resolskum (λ 0,022) | 18 | 0,119 |
Massiv, tolags eller sandwich?
Tre opbygninger af den samme væg. Forskellen er, hvor mange lag der fremstilles i hallen, og hvor mange der skal udføres på byggepladsen.
Hvor halvsandwich gør en forskel
Løsningen til byggerier, hvor facaden udføres på byggepladsen, mens isoleringen skal være på plads allerede ved leveringen.
Teglfacader
Skalmuren opmures på byggepladsen — oven på en færdig og tætsluttende isolering fra fabrikken.
Pudsede facader
Standardopbygningen med EPS suppleret med mineraluld under pudslaget.
Etageboligbyggeri
Ensartede elementer i individuelle højder og længder, projekteret til den konkrete bygning.
Energieffektive bygninger
Med PIR eller resolskum kommer U-værdien ned på 0,117 W/(m²·K) — langt under kravene i WT 2021.
Hvad prisen på betonelementer afhænger af
Betonelementer prissættes ikke efter en listepris pr. meter — hvert element projekteres til det konkrete byggeri, og forskellen mellem to projekter med samme areal kan løbe op i flere titals procent. Derfor beskriver vi i stedet for en sats det, der reelt afgør beløbet i tilbuddet.
Tilbuddet udarbejder vi i gennemsnit på en uge efter modtagelse af den komplette dokumentation: målsatte plantegninger, snit, facader samt adresse med postnummer. Tilbuddet omfatter produktion, transport og montage — hver post specificeres for sig, så det er tydeligt, hvor der kan spares.
- Ensartede elementer
- Den største enkeltfaktor. Det samme element i en serie er markant billigere end et enkelt styk, fordi formen og produktionsforberedelsen fordeles over mange støbninger. Et projekt baseret på få gentagne typer bliver billigere end et projekt med snesevis af unikke.
- Betonklasse og armering
- En højere klasse betyder mere cement, større laster betyder mere stål. Dimensionering efter de faktiske laster i stedet for med ekstra margin kan sænke prisen uden tab for konstruktionen.
- Overfladefinish
- En overflade, der er glat fra formen, er standard. Matricestruktur, ætsning eller arkitektbeton i kategori BA2 eller BA3 kræver ekstra forskalling og skærpede rutiner, og det kan ses på prisen.
- Indstøbninger fra fabrikken
- Indstøbte dåser, tomrør, udsparinger og konsoller gør elementet dyrere, men fjerner udgiften til rillehugning og indbygning på byggepladsen. Ved større serier er det som regel billigere end arbejdet på stedet.
- Transport og dimensioner
- Prisen afhænger af afstanden og antallet af ture. Elementer op til 3,85 × 9,00 m kører med et standardvogntog; større kræver særtransport med følgebil og tilladelser, hvilket ændrer kalkulationen mærkbart.
- Termin og sæson
- Produktionen kører parallelt med jordarbejdet, så en tidlig bestilling giver fleksibilitet i tidsplanen. Pressede terminer og leveringer fra dag til dag koster altid mere.
Tekniske tegninger
Snit og samlinger i målestok — de samme tegninger som i det tekniske katalog. Numrene på tegningen henviser til listen ved siden af.
- Elementets overkant
- Sidekanter
- Dør- og vindueskanter
- Elementets underkant
Vi vælger de rigtige elementer til dit projekt
Send målsatte plantegninger, snit og facader — så udarbejder vi elementvalg, elementoversigt og tilbud. Et tilbud tager i gennemsnit omkring en uge at udarbejde.
