Budynek dwukondygnacyjny w Zielonce — ściany i stropy

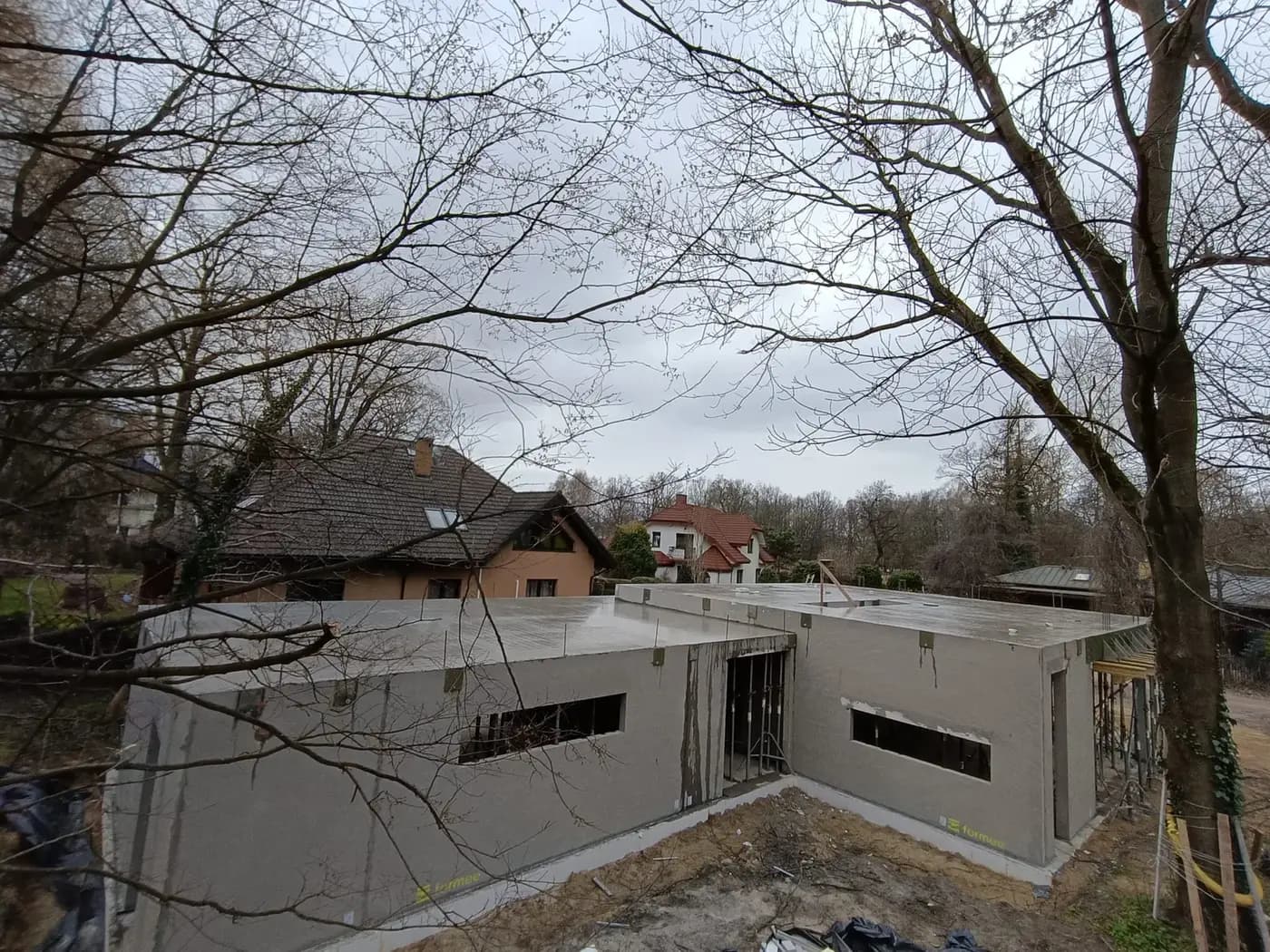

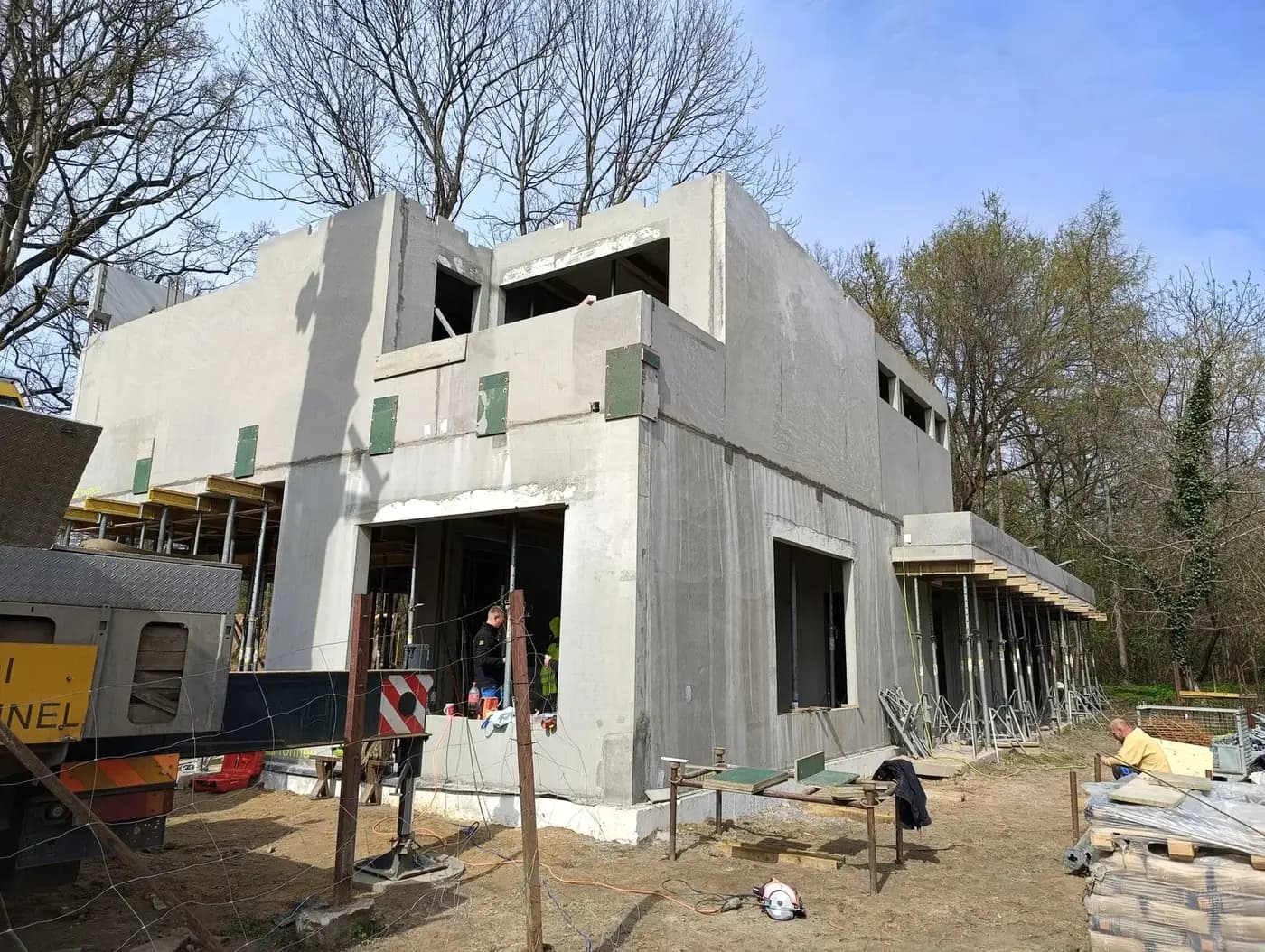

Dwukondygnacyjny budynek z prefabrykatów betonowych w Zielonce, realizowany w istniejącej zabudowie, z wysuniętą częścią piętra wspartą na ścianach parteru. Po ułożeniu stropu nad parterem konstrukcja usztywniła się na tyle, że kolejny poziom można było stawiać bez dodatkowego podparcia.

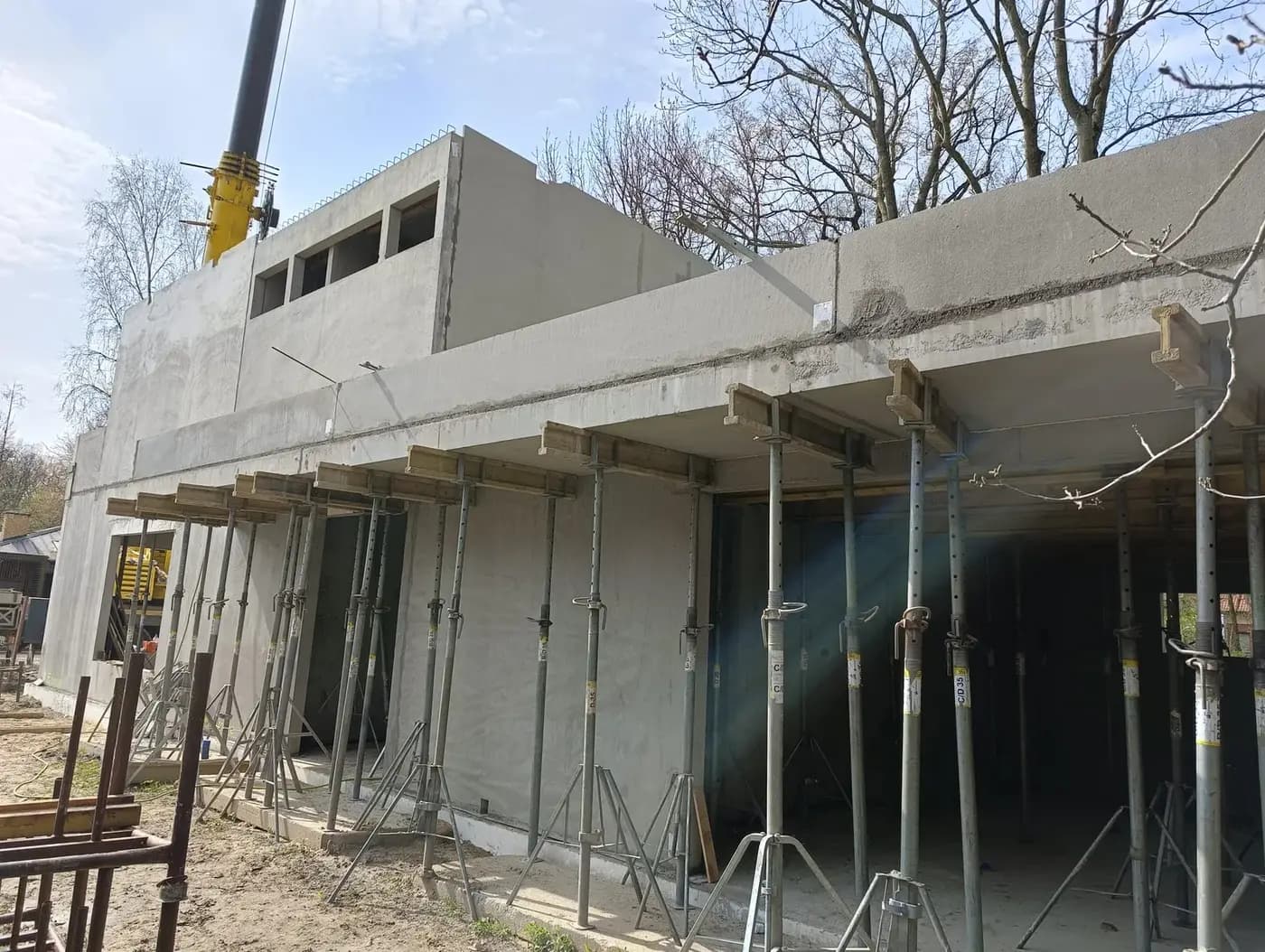

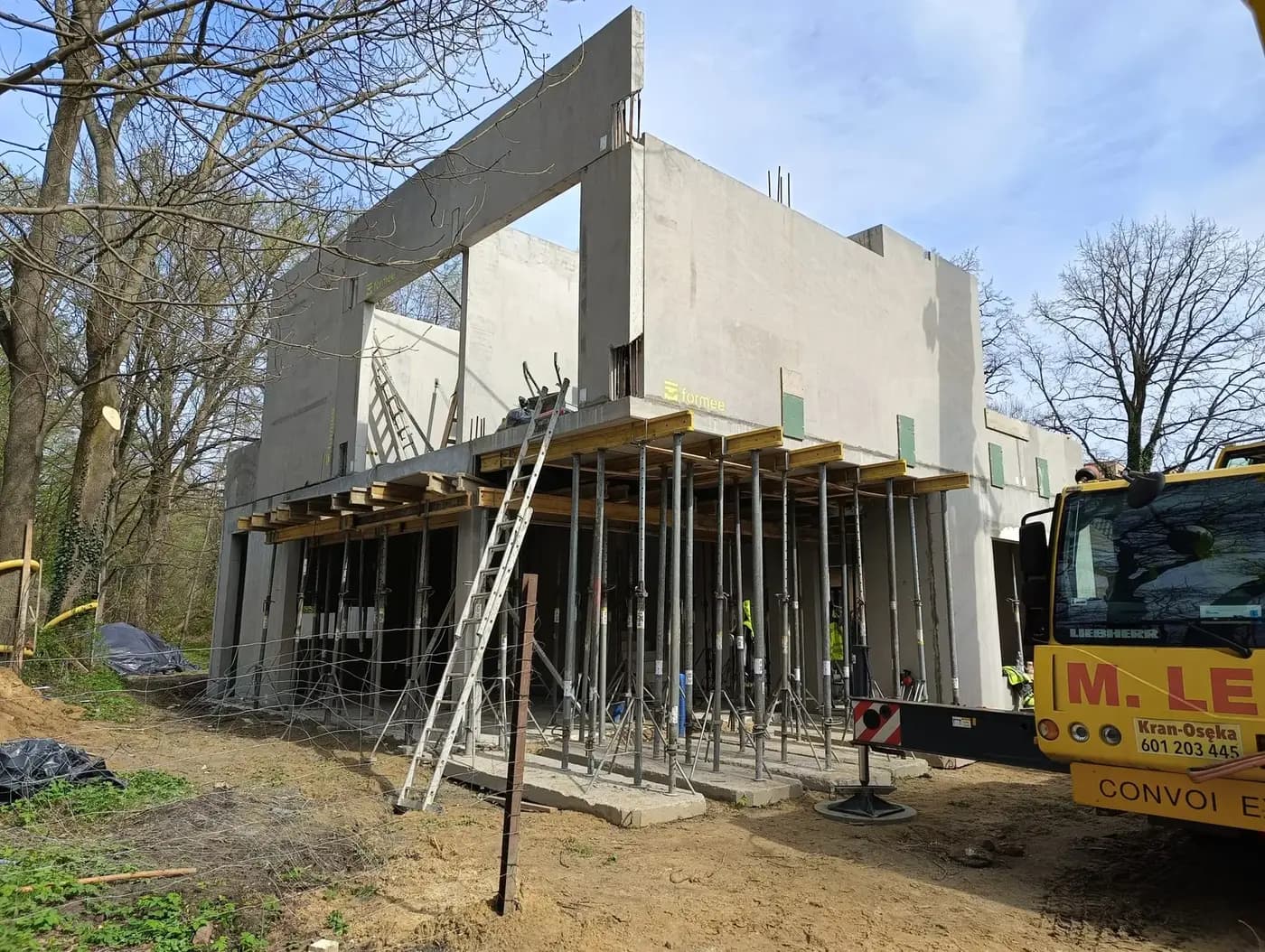

Wysunięcie piętra poza obrys parteru jest efektem architektonicznym, który konstrukcyjnie oznacza wspornik — fragment stropu wychodzący poza podporę i trzymający się wyłącznie tym, co dzieje się nad nią. W takim układzie zbrojenie pracuje przy górnej powierzchni płyty, odwrotnie niż w zwykłym przęśle, i musi być ciągłe: przechodzić nad ścianą podporową i zakotwić się w stropie po drugiej stronie.
- Rok realizacji:
- 2025
- Przeznaczenie:
- Budynki wielorodzinne
- Lokalizacja:
- Zielonka
Zakres prac
Na budowie to najbardziej wrażliwy detal, jaki może się zdarzyć na stropie. Pręt przerwany w złym miejscu albo przemieszczony w dół podczas betonowania nie osłabia płyty o kilka procent — zmienia sposób, w jaki ona pracuje. A ponieważ zbrojenie górne leży tam, gdzie chodzą ludzie układający beton, jest to też zbrojenie najłatwiejsze do zadeptania.
Prefabrykowany strop przenosi wspornik w jednym elemencie. Zbrojenie zostało ułożone na stole produkcyjnym, w formie, z zachowaniem otuliny i bez ruchu w trakcie betonowania — a na budowie nie ma styku dokładnie tam, gdzie jest najmniej pożądany.
Ma to jeszcze jedną konsekwencję, tym razem organizacyjną. Detal wspornika rozstrzyga się na etapie rysunku warsztatowego, czyli zanim cokolwiek pojedzie na budowę — układ zbrojenia, miejsce oparcia i sposób połączenia ze ścianą muszą być uzgodnione, żeby element w ogóle mógł powstać. Przy budowie mokrej ten sam detal bywa rozstrzygany na miejscu, przez ekipę zbrojarską czytającą rysunek konstrukcyjny w warunkach placu budowy.

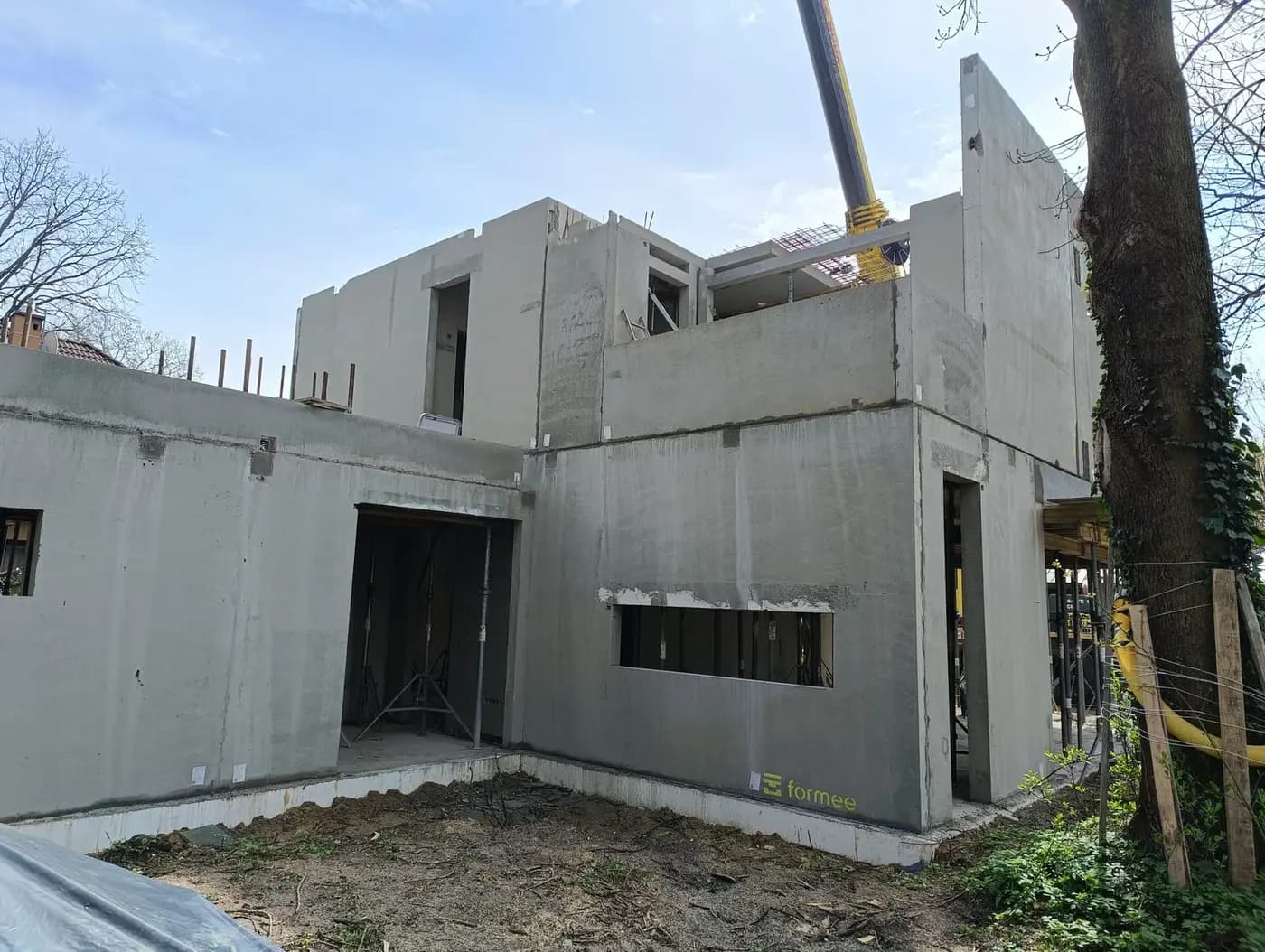

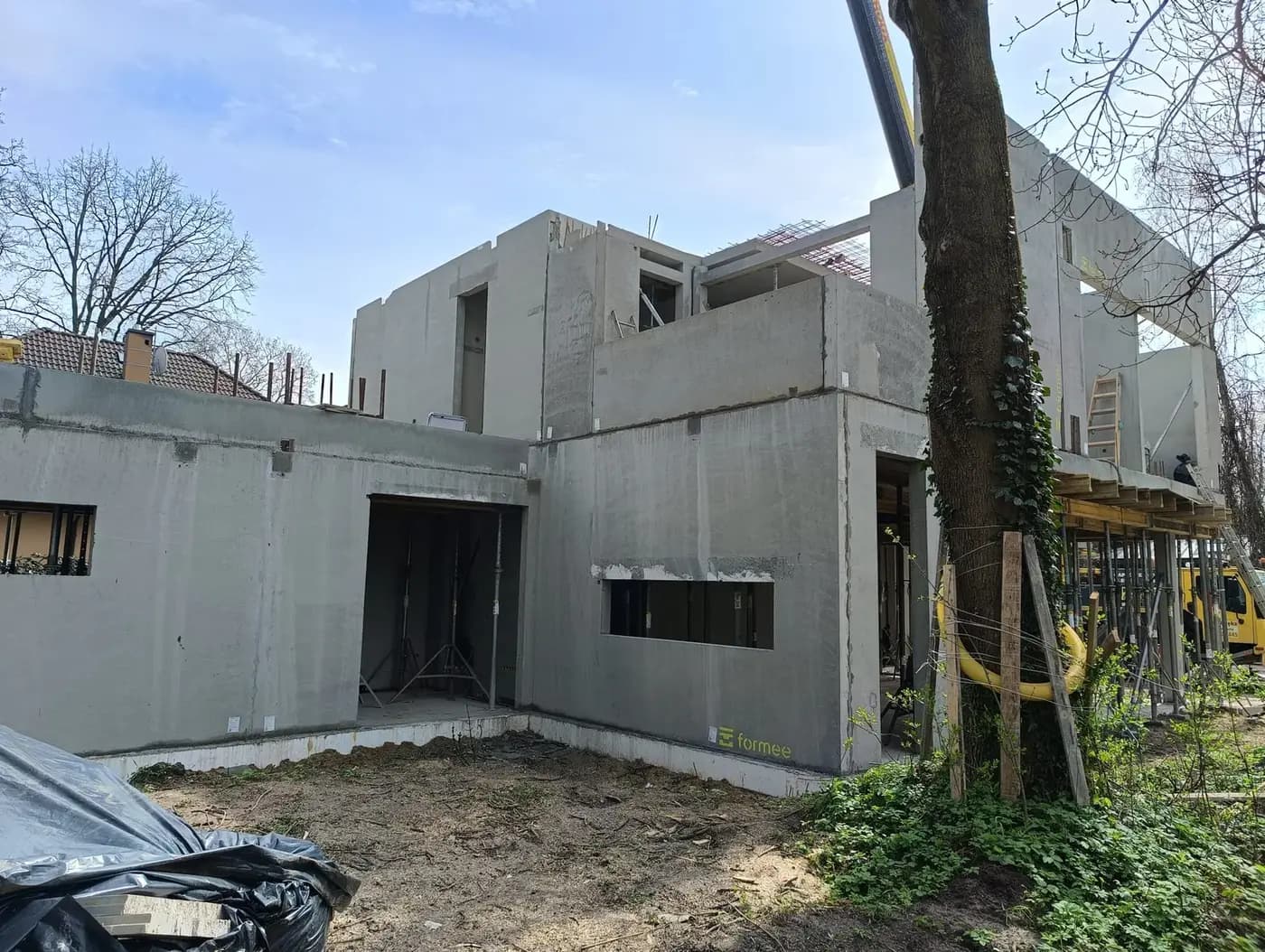

Ściany przyjechały z otworami i przygotowaniem pod instalacje.
Zakres prac: prefabrykowane ściany zewnętrzne i wewnętrzne nośne, stropy nad parterem i nad piętrem, transport oraz montaż.
