Zweigeschossiges Gebäude in Zielonka — Wände und Decken

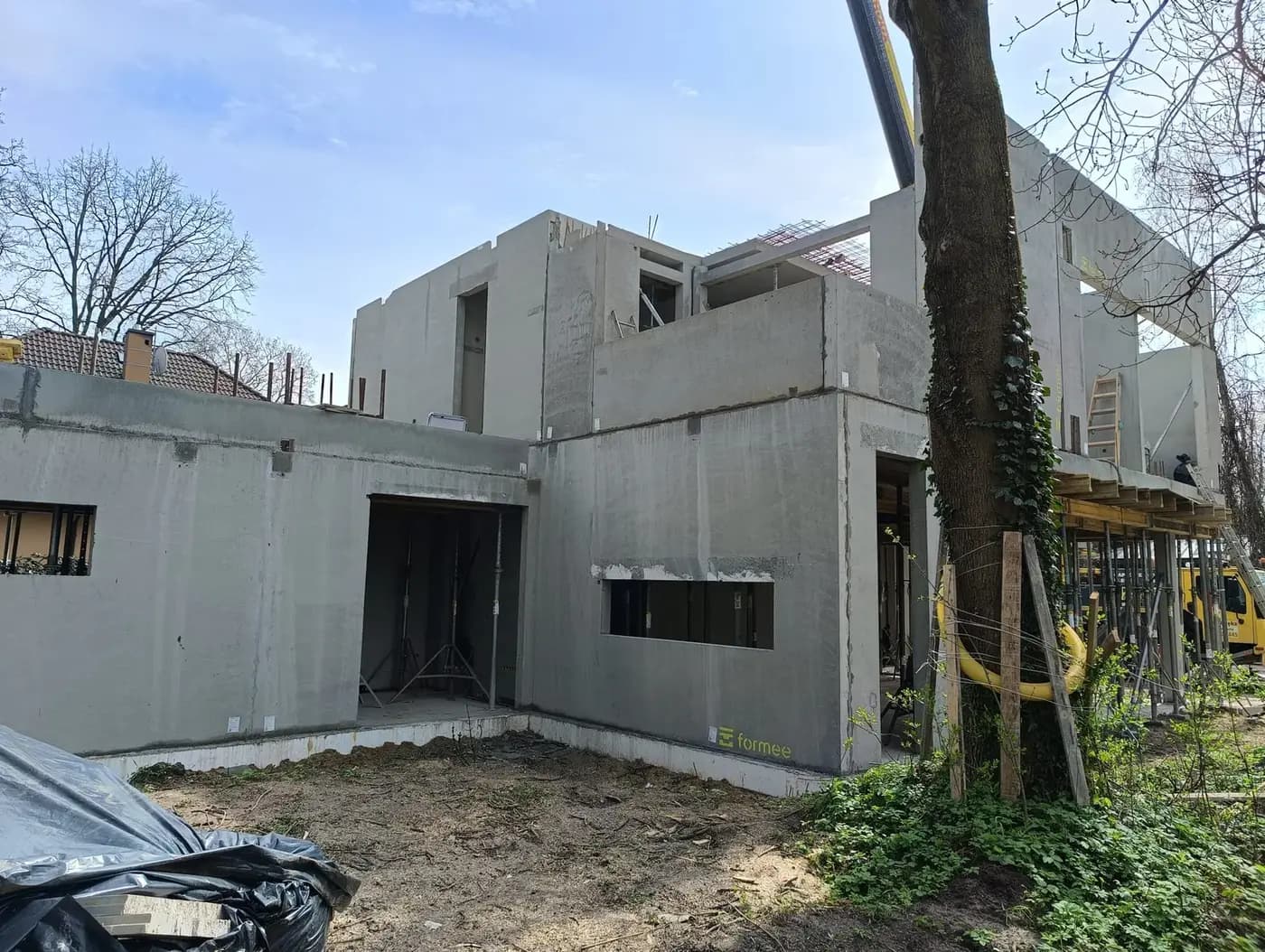

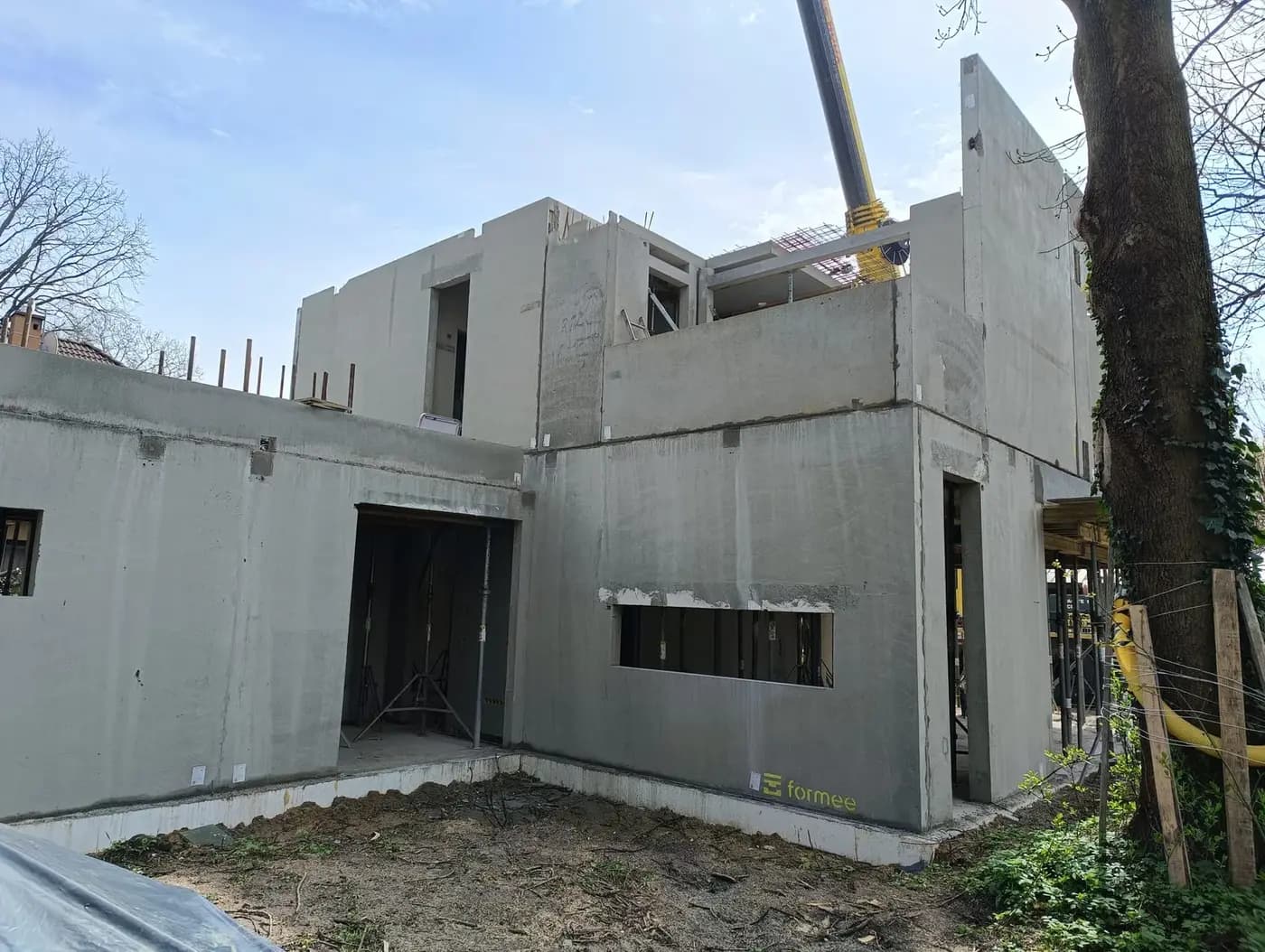

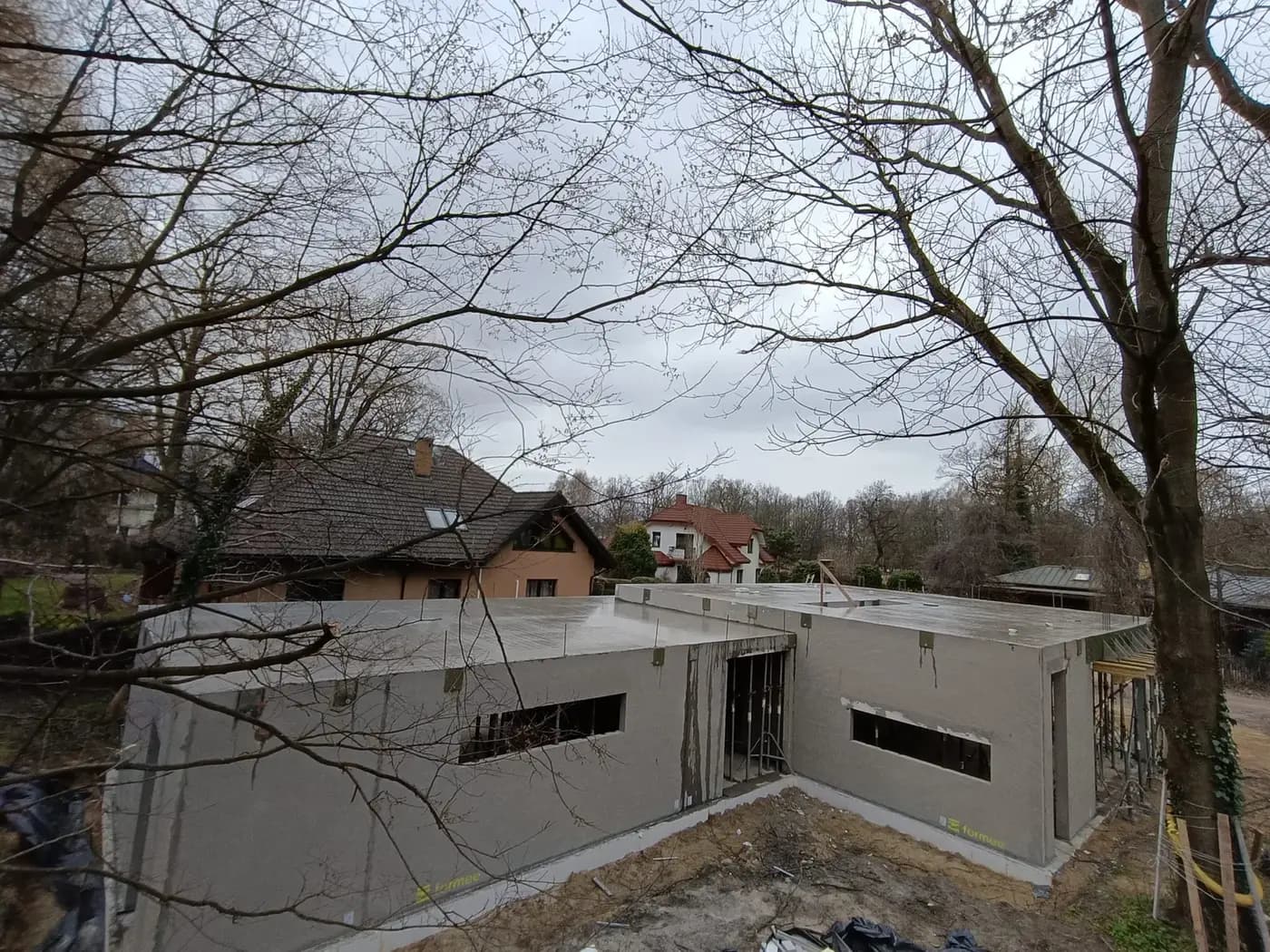

Zweigeschossiges Gebäude aus Betonfertigteilen in Zielonka, ausgeführt in bestehender Bebauung, mit einem auskragenden Teil des Obergeschosses, der auf den Wänden des Erdgeschosses aufliegt. Nach dem Verlegen der Decke über dem Erdgeschoss war die Konstruktion so weit ausgesteift, dass die nächste Ebene ohne zusätzliche Abstützung aufgestellt werden konnte.

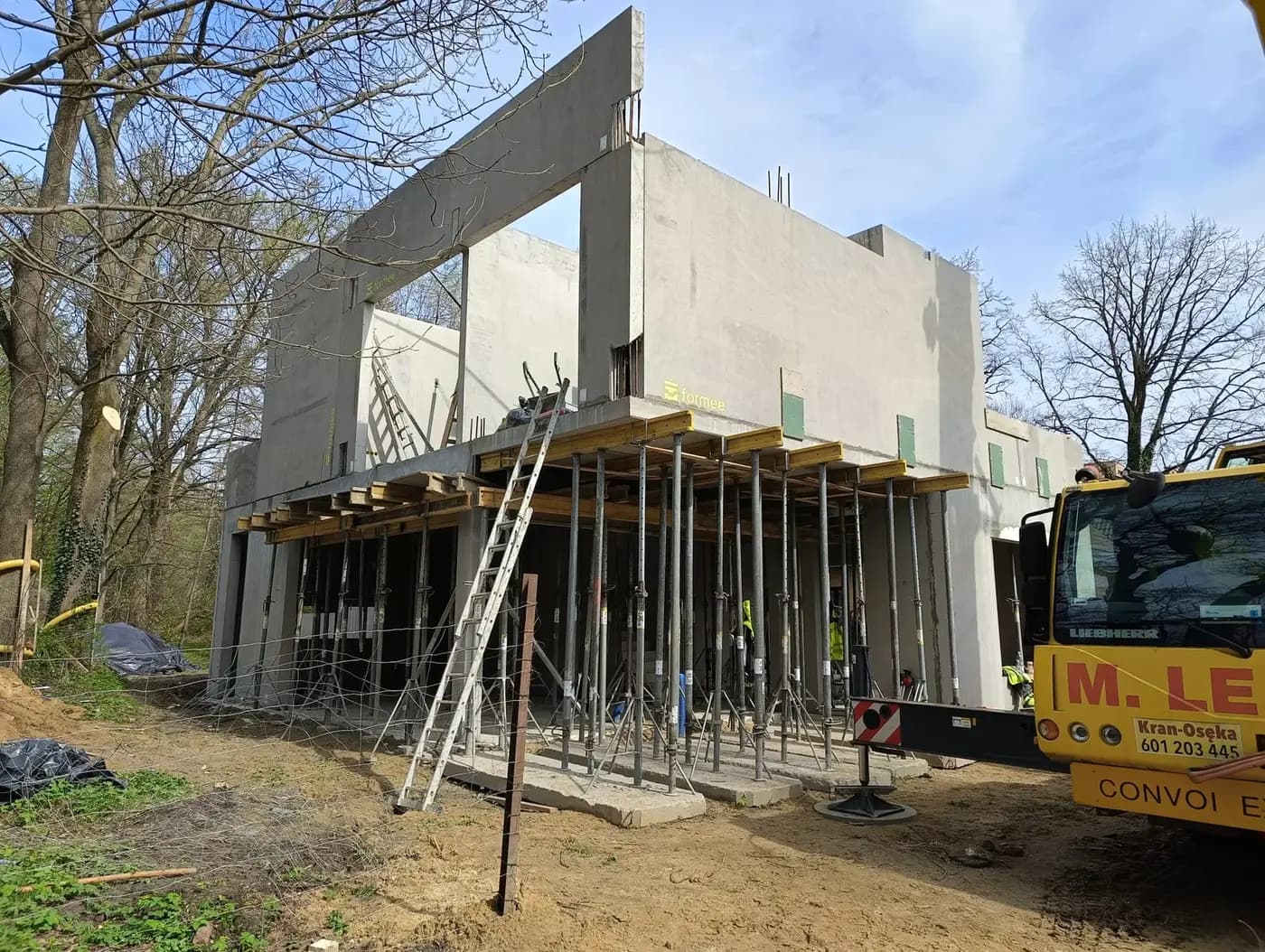

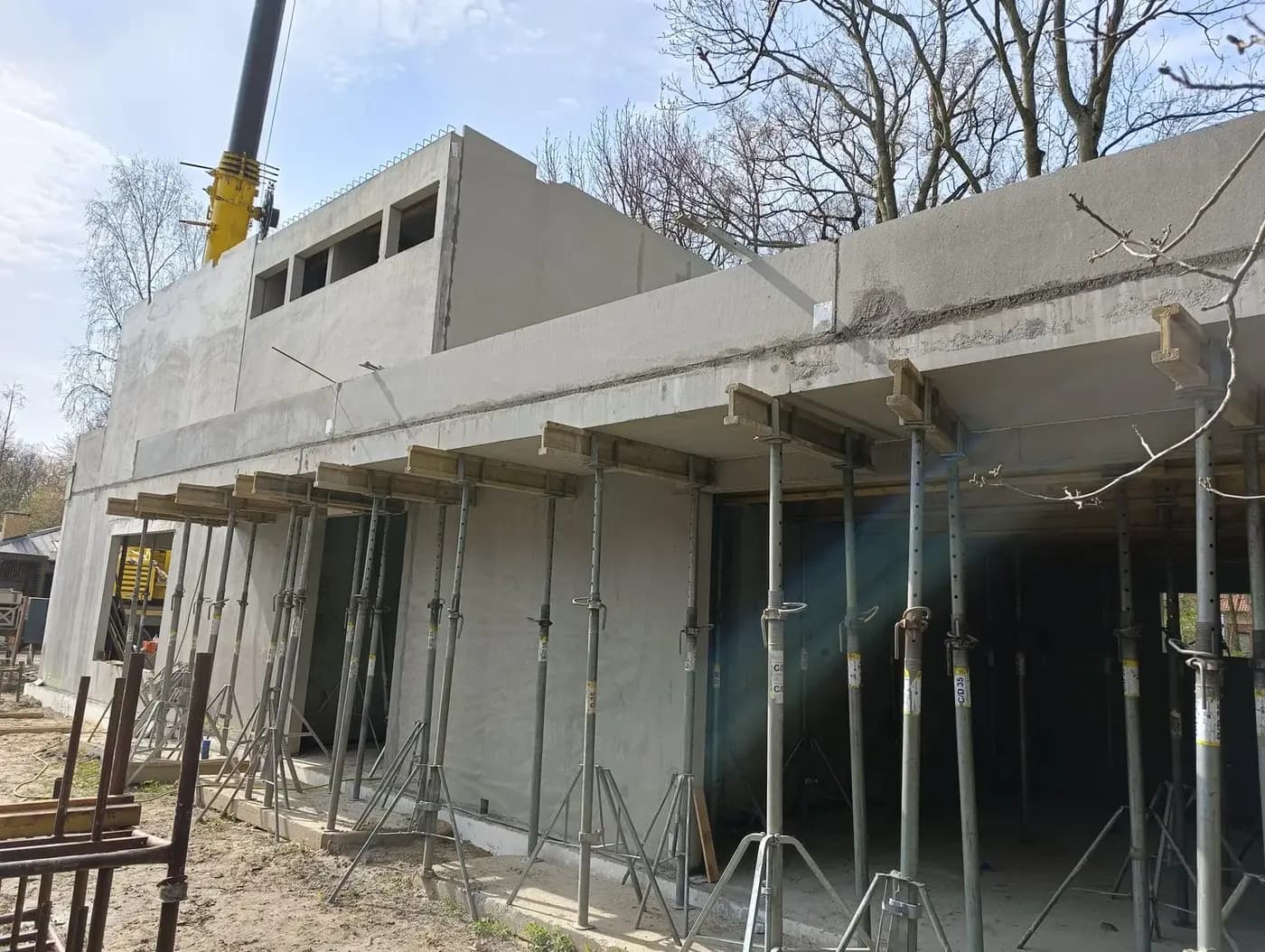

Ein über den Umriss des Erdgeschosses hinausragendes Obergeschoss ist ein architektonischer Effekt, der konstruktiv eine Kragplatte bedeutet — ein Deckenabschnitt, der über das Auflager hinausläuft und sich ausschließlich an dem hält, was über diesem Auflager geschieht. In einer solchen Anordnung arbeitet die Bewehrung an der Oberseite der Platte, umgekehrt als im gewöhnlichen Feld, und sie muss durchlaufen: über die Auflagerwand hinweg und in der Decke auf der anderen Seite verankert werden.
- Baujahr:
- 2025
- Nutzung:
- Mehrfamilienhäuser
- Standort:
- Zielonka
Leistungsumfang
Auf der Baustelle ist das das empfindlichste Detail, das an einer Decke vorkommen kann. Ein an falscher Stelle unterbrochener oder beim Betonieren nach unten verschobener Stab schwächt die Platte nicht um wenige Prozent — er verändert die Art, wie sie arbeitet. Und weil die obere Bewehrung dort liegt, wo die Leute gehen, die den Beton einbringen, ist sie zugleich die Bewehrung, die sich am leichtesten niedertreten lässt.
Eine vorgefertigte Decke führt die Kragplatte in einem Element aus. Die Bewehrung wurde am Produktionstisch in der Form verlegt, mit eingehaltener Betondeckung und ohne Bewegung während des Betonierens — und auf der Baustelle gibt es keine Fuge genau dort, wo sie am wenigsten erwünscht ist.
Das hat noch eine Folge, diesmal eine organisatorische. Das Detail der Kragplatte wird in der Werkstattzeichnung entschieden, also bevor irgendetwas auf die Baustelle fährt — Bewehrungsführung, Auflagerpunkt und Art des Anschlusses an die Wand müssen abgestimmt sein, damit das Element überhaupt entstehen kann. Beim Nassbau wird dasselbe Detail mitunter vor Ort entschieden, von der Bewehrungskolonne, die die Konstruktionszeichnung unter Baustellenbedingungen liest.
Die Wände kamen mit Öffnungen und mit Vorbereitung für die Haustechnik an.
Leistungsumfang: vorgefertigte tragende Außen- und Innenwände, Decken über Erdgeschoss und Obergeschoss, Transport sowie Montage.
