Att köpa plattbärlag: vad man bör se upp med

Plattbärlag är ett samverkansbjälklag: en tunn prefabricerad platta med färdig underkantsarmering och fackverk kommer till bygget, fungerar som kvarsittande form, och ovanpå den gjuts ett pågjutningsskikt. Man köper det av en elementtillverkare och inte i bygghandeln, eftersom varje platta kapas efter mått till en bestämd plan och armeras för bestämda laster. Allt som är värt att se upp med vid köpet följer av detta.

Vad man exakt får

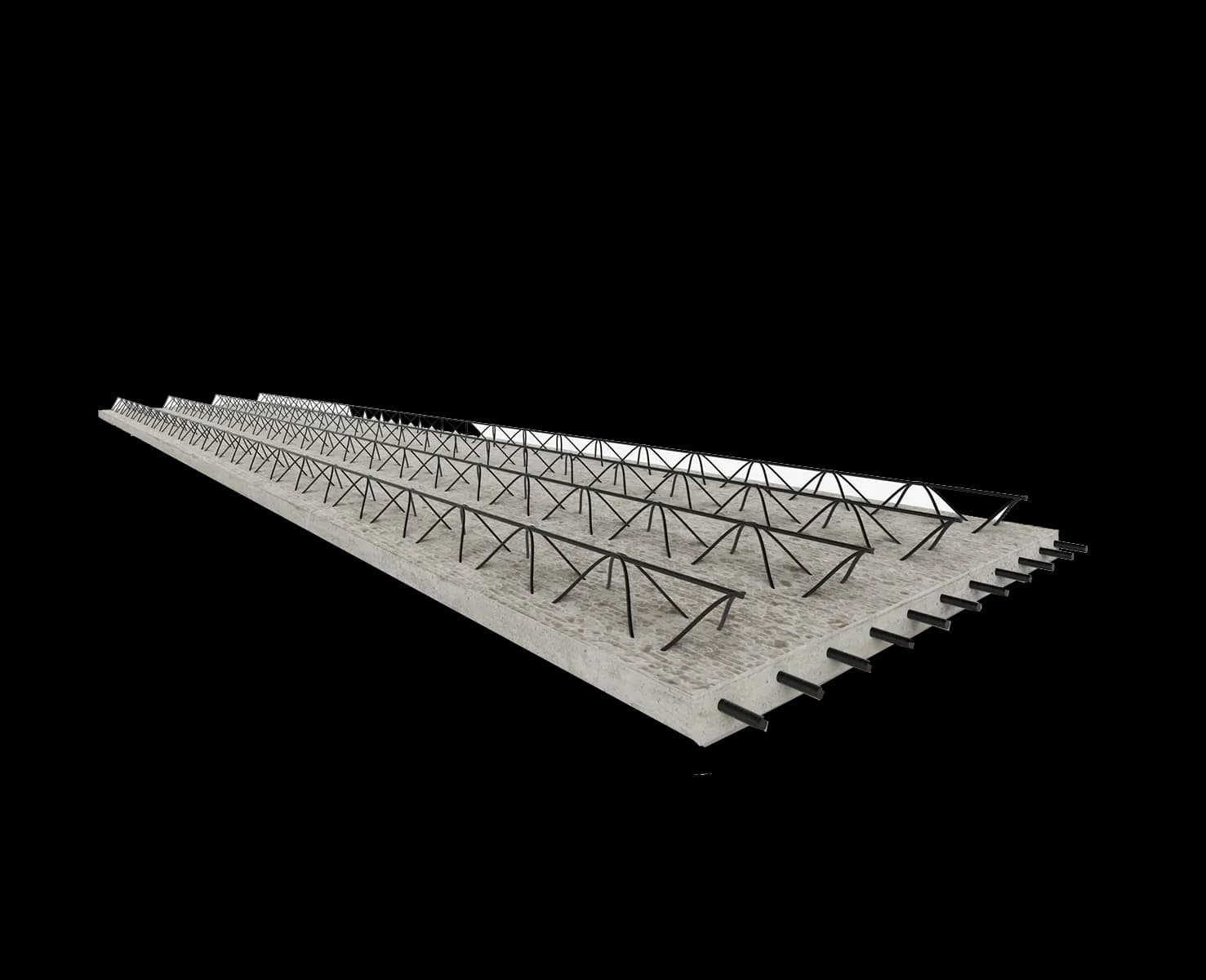

Fråga efter tre tal: plattans tjocklek, bjälklagets totala tjocklek efter pågjutning och betongklassen. Vår plattbärlagsplatta är över 5 cm tjock, bjälklagets totala tjocklek är 14 till 40 cm, betongen går upp till C35/45, och undersidan är färdig för puts eller målning. Fackverken i plattan styvar upp den under transport och montage, och när samverkan med pågjutningen är uppnådd blir de en del av bjälklagets armering. Tillverkaren bör ange fackverkens avstånd och höjd, eftersom avståndet mellan montagestöttorna beror på dem.

Spännvidd och tjocklek för din plan

Plattbärlag har inte en enda spännvidd. Den beror på bjälklagets tjocklek, fackverkens höjd och lasterna, och plattorna tillverkar vi upp till 2,50 m breda och upp till 12 m långa. Innan du jämför offerter, kontrollera att varje tillverkare räknar på samma bjälklag: samma totala tjocklek, samma laster och samma upplagsanordning. Sambanden mellan spännvidd, tjocklek och armering beskriver vi i artikeln plattbärlag — spännvidder, tjocklekar, armering. En offert ”per kvadratmeter” utan dessa uppgifter går inte att jämföra med någon annan.

Håltagningar, installationer och överkantsarmering

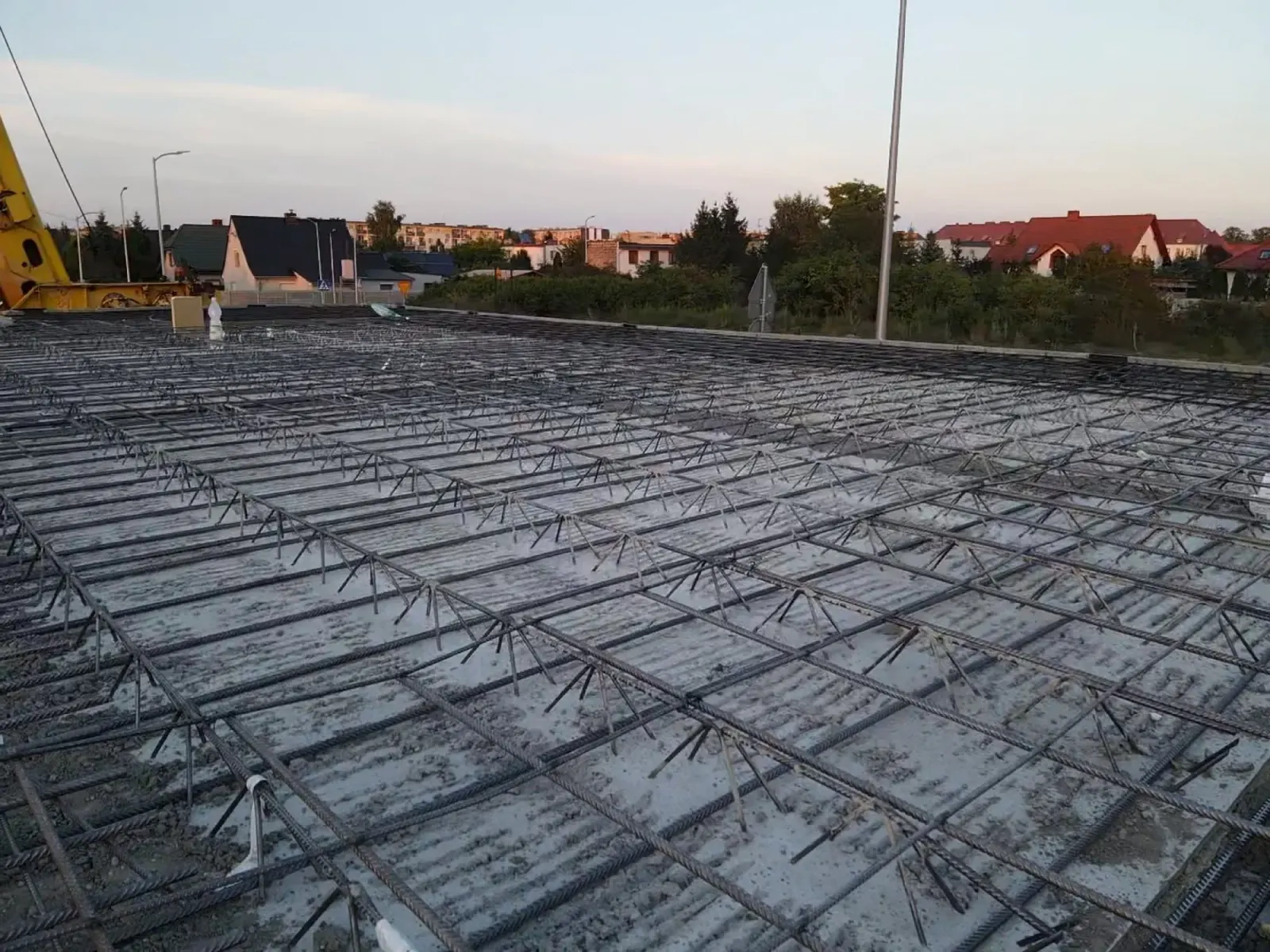

Håltagningar för skorstenar, schakt och trappor skärs i plattan i fabriken, inte på bygget, så deras läge måste vara känt före produktion. Detsamma gäller dosor och genomföringar om installationerna ska ligga i bjälklaget. Överkantsarmeringen, över upplagen och i zonerna närmast dem, läggs på bygget före pågjutningen: fråga om tillverkaren levererar en armeringsritning och en stålförteckning till det, eller lämnar det till konstruktören. Hos oss byggs varje bjälklag upp som en modell i Tekla Structures, ur vilken tillverkningsritningarna för plattorna, läggningsplanen och armeringsförteckningarna kommer.

Standard och handlingar

Plattbärlag är en byggprodukt enligt standarden EN 13747. Tillverkaren utfärdar prestandadeklarationer för dem och bör kunna visa ett certifikat för tillverkningskontroll. Våra deklarationer samt mottagningskriterier och toleranser finns att hämta på sidorna nedladdningar och utförandetoleranser. Utan dessa handlingar tar byggledningen inte emot bjälklaget, och kontrollanten för inte in det i dagboken.

Transport av plattor upp till 12 m

En platta på 12 m går inte på ett standardekipage och kräver specialtransport, vilket syns i leveranspriset. Plattorna måste dessutom komma i läggningsordning, numrerade enligt läggningsplanen, och gå från trailern direkt på upplagen, eftersom mellanlagring av plattbärlag på bygget innebär ett extra lyft och risk för att den tunna plattan spricker. Vi levererar element inom en radie av nästan 1 000 km från fabriken i Międzyrzecz med fasta externa åkeriers fordon; hur vi planerar lastningen efter montageordningen beskriver artikeln om leveranslogistik.

Montagestöttor och pågjutning

Plattbärlag kräver montagestöttor tills samverkan med pågjutningen uppnåtts: plattan bär ännu inte den färska betongens vikt på egen hand. Fråga vem som levererar stöttorna, med vilket avstånd de ska stå och när de får rivas. Pågjutningen är fortfarande vått arbete på bygget, med gjutning, efterbehandling och härdningstid, och tidplanen måste ta höjd för det. Hela montageförloppet, från första plattan till att stöttorna rivs, beskriver vi i artikeln montage av plattbärlag. Vill du undvika pågjutningen är alternativet ett massivt betongbjälklag, som är färdigt när det lagts och fogarna fyllts, utan stämpning; jämförelsen mellan de två teknikerna finns i artikeln plattbärlag eller platsgjutet.

Vad som behövs för en offert och hur lång tid det tar

Till en offert räcker måttsatta planer och sektioner med angivna laster samt byggplatsens läge, eftersom transporten är en egen post i offerten. Offerten tar vi normalt fram på ungefär en vecka. Ändringar i plattindelningen och i håltagningarna är möjliga fram till godkännandet av tillverkningshandlingarna; efter gjutning betyder en ändring en ny platta. Enligt våra avtalsvillkor fastställs leveransanvisningarna tre veckor före terminen, och vid beställning bör man räkna med en handpenning eller en betalningsgaranti.

Var ska man då köpa

Av en tillverkare som utöver själva plattan levererar indelningsprojektet, läggningsplanen, ritningen på överkantsarmeringen och handlingarna för mottagningen, och som kör ut plattorna i montageordning. Våra plattbärlag tillverkas i Międzyrzecz och levereras till byggen av småhus, flerbostadshus och offentliga byggnader i hela Polen och utomlands. Offert tar vi fram utifrån planer och sektioner, och färdiga bjälklag finns att se under referenser.
