Massivwände einschichtige Fertigteilwände
Wo werden Massivwände eingesetzt?
Die Massivwand ist eine einzelne, massive Stahlbetonplatte. Meist dient sie als Trennwand zwischen Wohnungen, als Wand des Aufzugsschachts und als aussteifendes Element der Konstruktion. Als Außenwand wird sie auf der Baustelle um eine Dämmschicht und Putz ergänzt.
Richtig bemessen nimmt sie auch Erddruck auf und bewährt sich damit als Stützwand — zum Beispiel in Tiefgaragen. Im Gebäudeinneren übernimmt dasselbe Element zugleich die Funktion einer Brandschutz- und Schallschutzwand.
In den Unterlagen begegnet man auch den Begriffen einschichtige Wand, Betonfertigteilwand oder Stahlbetonwand — gemeint ist dasselbe Produkt, nur mit anderem Vokabular.
Kennwerte der Massivwände
Die Elemente fertigen wir nach der harmonisierten Norm EN 14992:2007+A1:2012, im System 2+, unter dem Zertifikat 0761-CPR-1152 des IBMB MPA TU Braunschweig.
EN 14992:2007+A1:2012 · System 2+ · Zertifikat 0761-CPR-1152 · IBMB MPA TU Braunschweig
- Maximale Elementabmessungen
- 3,85 × 9,00 m
- Elementdicken
- 10, 12, 15, 18, 20 und 24 cm
- Leichtbetonklasse
- LC12/13 D1,4 oder höher
- Normalbetonklasse
- C20/25 oder höher
- Oberfläche
- Schalglatt auf der Formseite (DF), Gegenseite maschinell geglättet (GF)
- Kanten
- Fase 1 × 1 cm möglich
- Werkseitige Ausstattung
- Einbetonierte Elektrodosen und Leerrohre, Fenster- und Türöffnungen
- Bewehrung
- Nach Statik und Bewehrungszeichnung
- Elemente mit Abmessungen über 3,85 × 9,00 m fertigen wir ausschließlich auf Sonderbestellung.
- Montagekonsolen führen wir nur auf der geschliffenen Seite (GF) aus.
- Installationsschlitze legen wir individuell in der Werkstattplanung fest.
- LC-Klassen bezeichnen Leichtbeton mit Blähtonzuschlag — seine Eigenschaften haben wir ausführlich auf der Seite über Blähtonbeton beschrieben.
Schalldämmung der Massivwände
Rw ist das bewertete Schalldämm-Maß, R'A1 die angenäherte Luftschalldämmung des Bauteils im Gebäude unter Berücksichtigung der Flankenübertragung. Die Werte beruhen auf Laborprüfungen und Bemessungsrechnungen.
| Betonklasse | Dicke [mm] | Masse [kg/m²] | Rw [dB] | R'A1 [dB] |
|---|---|---|---|---|
| LC12/13 | 100 | 140 | 39,3 | 34,3 |
| LC12/13 | 120 | 168 | 42,3 | 37,3 |
| LC12/13 | 150 | 210 | 46,0 | 41,0 |
| LC12/13 | 180 | 252 | 49,0 | 44,0 |
| LC12/13 | 200 | 280 | 50,7 | 45,7 |
| LC16/18 | 100 | 160 | 41,5 | 36,5 |
| LC16/18 | 120 | 192 | 44,5 | 39,5 |
| LC16/18 | 150 | 240 | 48,2 | 43,2 |
| LC16/18 | 180 | 288 | 51,2 | 46,2 |
| LC16/18 | 200 | 320 | 52,9 | 47,9 |
| LC20/22 | 100 | 180 | 43,5 | 38,5 |
| LC20/22 | 120 | 216 | 46,5 | 41,5 |
| LC20/22 | 150 | 270 | 50,1 | 45,1 |
| LC20/22 | 180 | 324 | 53,1 | 48,1 |
| LC20/22 | 200 | 360 | 54,9 | 49,9 |
| C20/25 | 100 | 235 | 47,9 | 42,9 |
| C20/25 | 120 | 282 | 50,9 | 45,9 |
| C20/25 | 150 | 352,5 | 54,5 | 49,5 |
| C20/25 | 180 | 423 | 57,5 | 52,5 |
| C20/25 | 200 | 470 | 59,3 | 54,3 |
Massiv, zweischichtig oder Sandwich?
Drei Aufbauten desselben Bauteils. Sie unterscheiden sich darin, wie viele Schichten in der Halle entstehen — und wie viele auf der Baustelle auszuführen sind.
Was wir bei der Bestellung festlegen
Neben Abmessungen und Betonklasse wird jedes Element durch einige Ausführungsentscheidungen beschrieben. Wir treffen sie gemeinsam in der Phase der Werkstattplanung.
Sichtseite
Die Formseite (DF) ist schalglatt, die Gegenseite (GF) maschinell geglättet. Sie legen fest, welche Seite sichtbar bleibt.
Kanten
Standardmäßig scharfkantig; auf Wunsch mit einer 1 × 1 cm Leiste gefast. Die Fase kaschiert kleine Abplatzungen bei der Montage.
Installationen

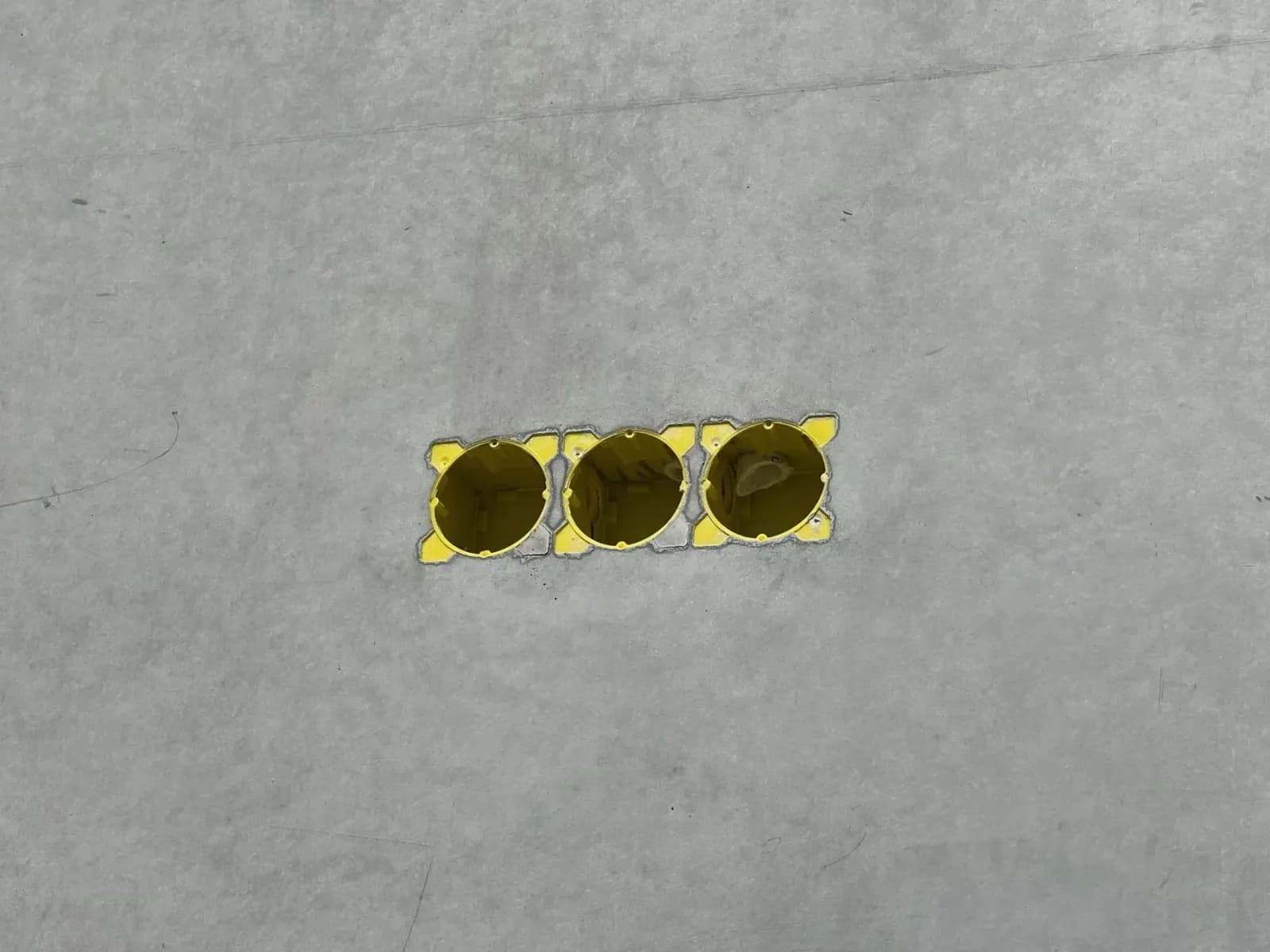

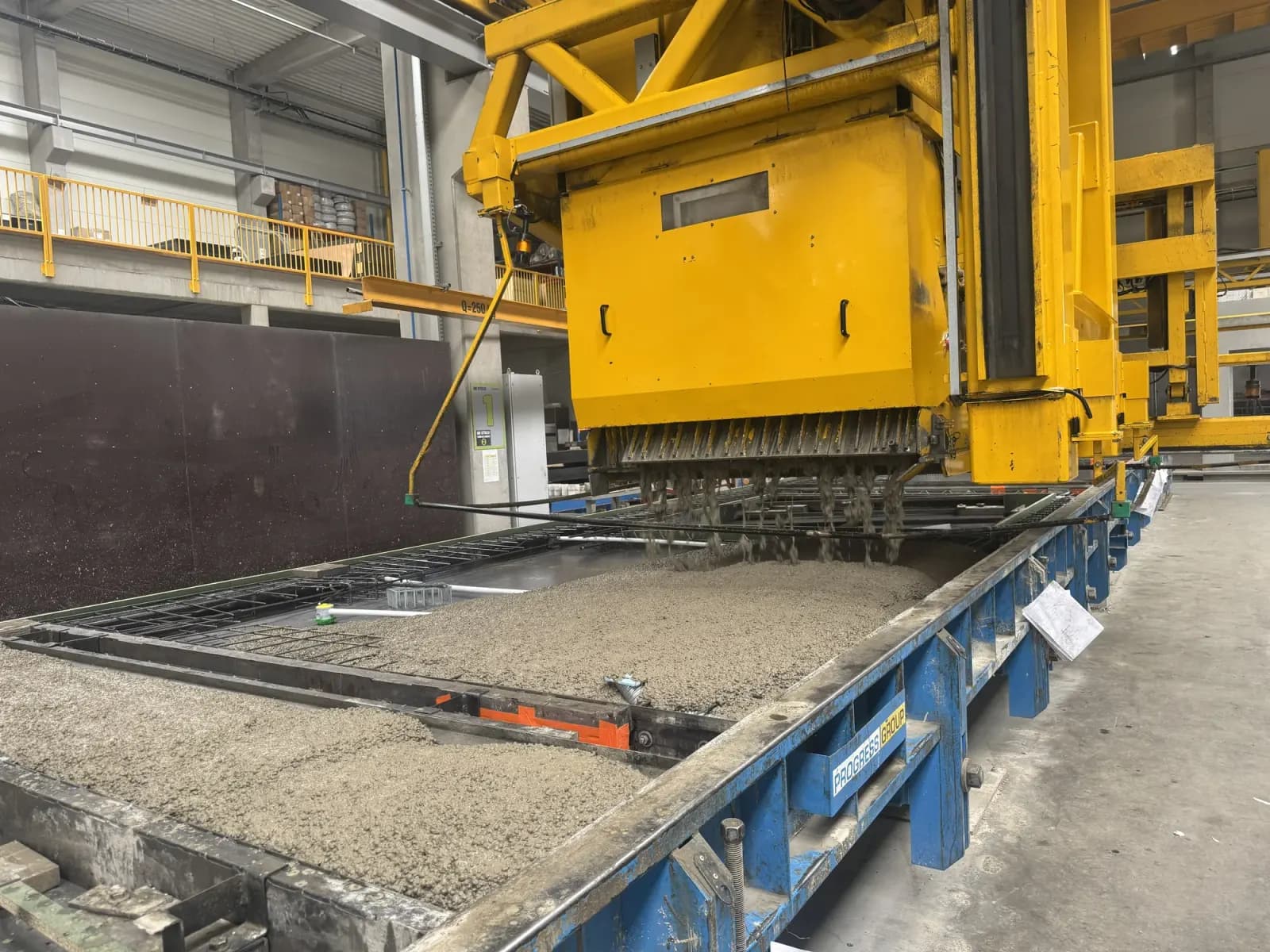

Dosen, Leerrohre und Durchführungen setzen wir vor dem Betonieren, entsprechend dem geplanten Installationsverlauf.
Konsolen und Zubehör
Montagekonsolen führen wir ausschließlich auf der geschliffenen Seite (GF) aus — das begrenzt die Einbaulage des Elements auf der Baustelle.
Wovon der Preis von Betonfertigteilen abhängt
Betonfertigteile werden nicht nach einer Preisliste pro Meter kalkuliert — jedes Element wird für ein konkretes Bauvorhaben geplant, und der Unterschied zwischen zwei Projekten mit derselben Fläche kann mehrere Dutzend Prozent betragen. Statt eines Einheitspreises nennen wir deshalb die Faktoren, die den Betrag im Angebot tatsächlich bestimmen.
Das Angebot erstellen wir im Schnitt innerhalb einer Woche nach Eingang der vollständigen Unterlagen: bemaßter Grundrisse, Schnitte und Ansichten sowie des Standorts mit Postleitzahl. Es umfasst Produktion, Transport und Montage — jede Position weisen wir separat aus, sodass sichtbar wird, wo sich Einsparpotenziale finden lassen.
- Wiederholung der Elemente
- Die größte Einzelvariable. Dasselbe Element in Serie ist deutlich günstiger als ein Einzelstück, weil sich Form und Arbeitsvorbereitung auf viele Betonagen verteilen. Ein Entwurf mit wenigen wiederkehrenden Typen kommt günstiger als einer mit Dutzenden Unikaten.
- Betonklasse und Bewehrung
- Eine höhere Klasse bedeutet mehr Zement, höhere Lasten bedeuten mehr Stahl. Eine Auslegung auf die tatsächlichen Lasten — statt mit Reserve — kann die Kosten senken, ohne der Konstruktion zu schaden.
- Oberflächenausführung
- Die schalglatte Oberfläche aus der Form ist Standard. Matrizenstruktur, Absäuern oder Sichtbeton der Kategorie BA2 oder BA3 erfordern zusätzliche Schalung und strengere Vorgaben — das zeigt sich im Preis.
- Werkseitige Ausstattung
- Einbetonierte Dosen, Leerrohre, Öffnungen und Konsolen erhöhen den Elementpreis, ersparen aber das Schlitzen und Setzen auf der Baustelle. Bei größeren Serien ist das meist günstiger als die Arbeit vor Ort.
- Transport und Abmessungen
- Der Preis hängt von der Entfernung und der Zahl der Fahrten ab. Elemente bis 3,85 × 9,00 m fahren im Standardzug; größere erfordern einen Schwertransport mit Begleitfahrzeug und Genehmigungen, was die Kalkulation deutlich verändert.
- Termin und Saison
- Die Produktion läuft parallel zu den Erdarbeiten, eine frühe Bestellung schafft also Spielraum im Terminplan. Erzwungene Termine und Lieferungen von heute auf morgen kosten immer mehr.
Technische Zeichnungen
Schnitte und Anschlusspunkte im Maßstab — dieselben Zeichnungen wie im technischen Katalog. Die Nummern in der Zeichnung verweisen auf die Legende daneben.
- Untere Elementkante
- Obere Elementkante
- Seitenkanten
Wir stellen die passenden Elemente für Ihr Projekt zusammen
Senden Sie uns bemaßte Grundrisse, Schnitte und Ansichten — wir erstellen die Elementauswahl, die Aufstellung und das Angebot. Die Erstellung des Angebots dauert im Schnitt etwa eine Woche.
