Logistikobjekt in Całowanie — vorgefertigte Fundamente

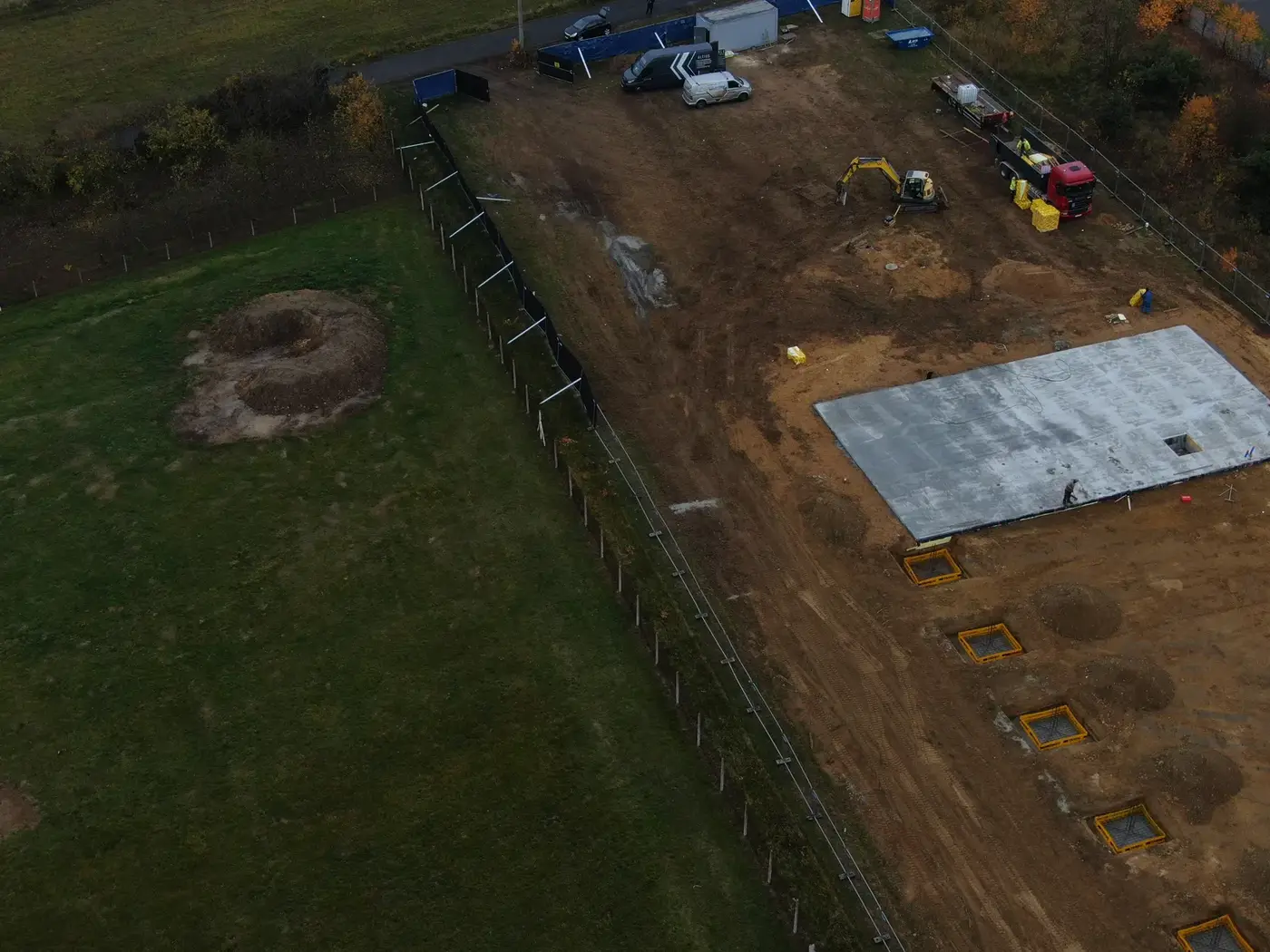

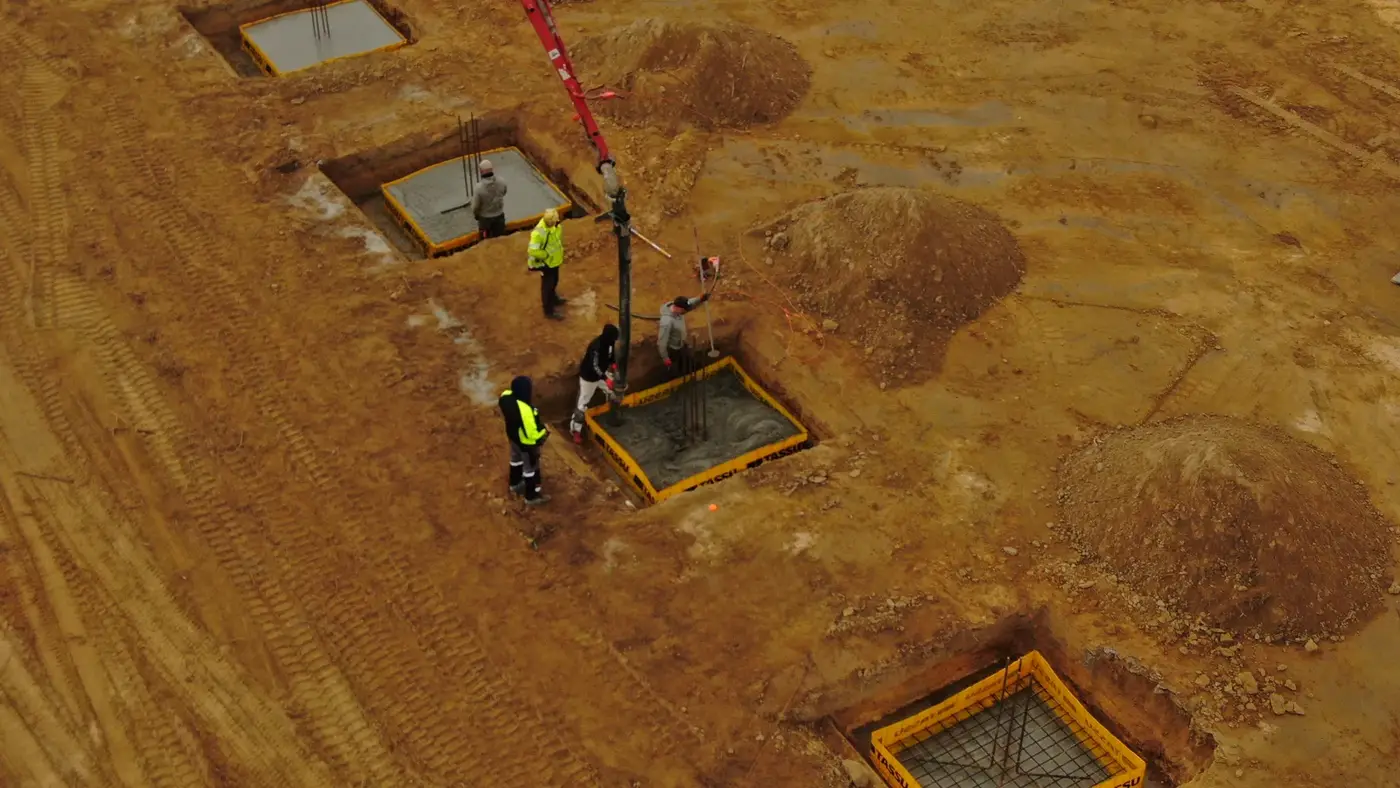

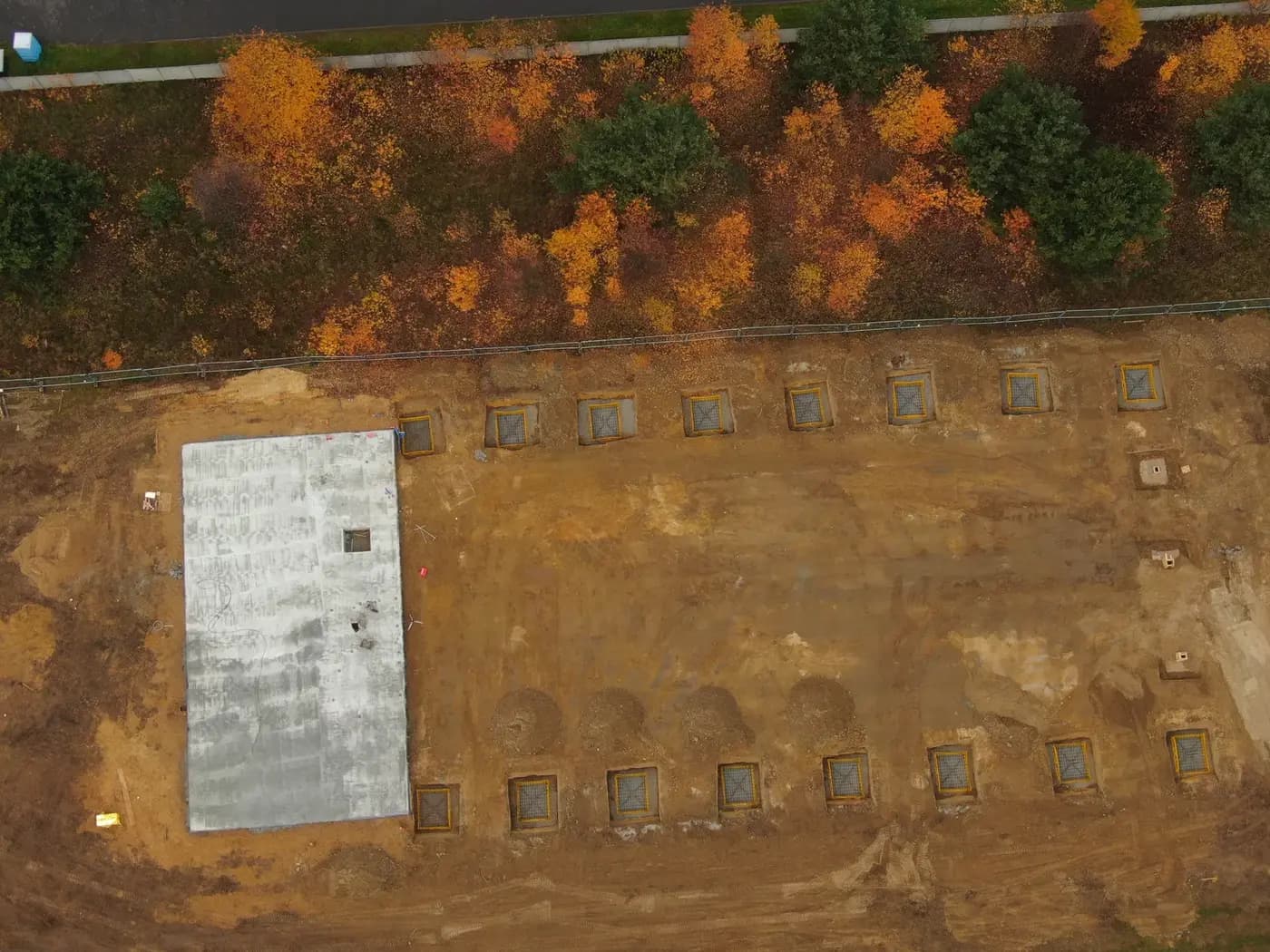

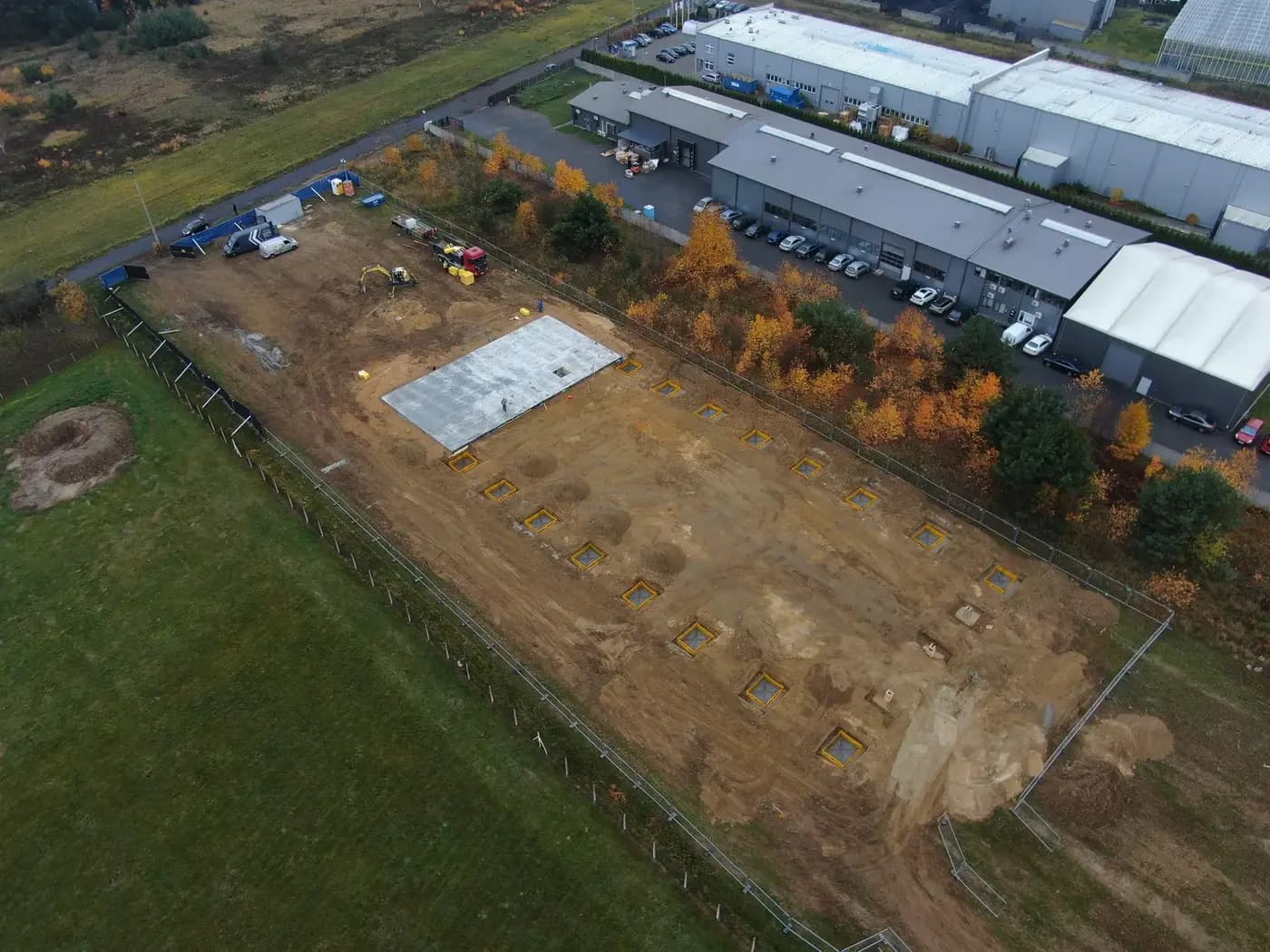

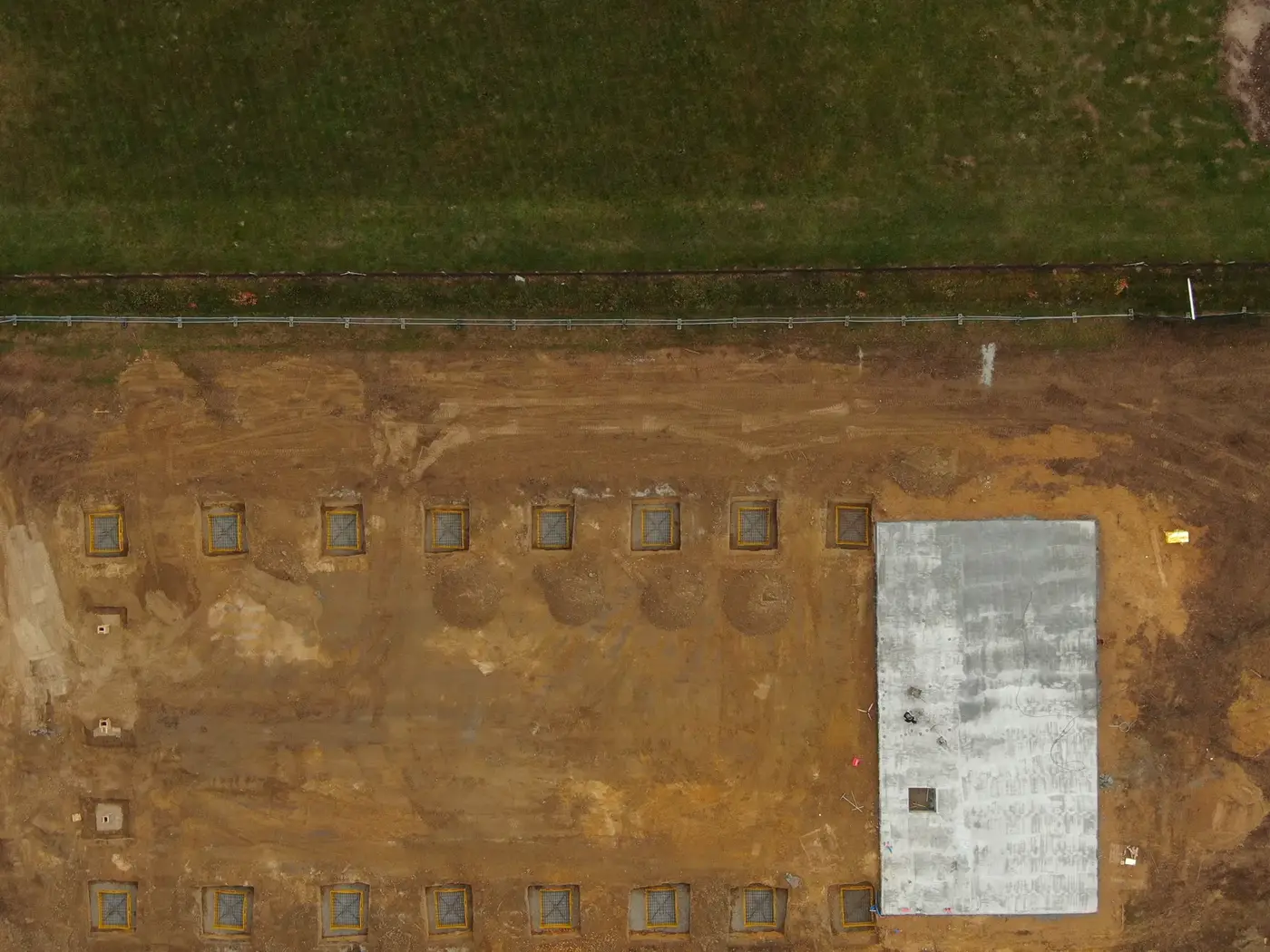

Logistikobjekt auf freiem Gelände bei Warschau, gegründet auf Betonfertigteilen. Die Drohnenaufnahmen zeigen die Gründungsphase: das Raster der Köcherfundamente, verteilt unter den künftigen Stützen des Tragwerks, sowie die fertige Bodenplatte. Die Elemente wurden in der Reihenfolge über den Platz gefahren, die sich aus dem Stützenraster ergibt, sodass der Kran entlang der Gebäudeachse durchgehen konnte, ohne zu wenden.
Die Gründung einer Halle ist die Phase, die den Terminplan am häufigsten auseinanderzieht, obwohl sie in der Kostenaufstellung unauffällig wirkt. Bei einem Objekt mit großer Grundfläche sind es mehrere Dutzend Fundamente, und jedes davon ist in konventioneller Bauweise eine eigene kleine Baustelle: Aushub, Unterbau, Schalung, Bewehrung, Betonieren und Erhärten. Das alles geschieht im Erdreich, also unter Bedingungen, in denen das Wetter über alles entscheidet — nach zwei Regentagen müssen die Baugruben leergepumpt werden, und ein zerfahrener Platz ist für den Fahrmischer nicht mehr befahrbar.
- Baujahr:
- 2024
- Nutzung:
- Industriegebäude
- Standort:
- Całowanie
Leistungsumfang
Dazu kommt die Vermessung. Die Hallenstützen müssen mit einer Genauigkeit im Millimeterbereich in den Achsen stehen, denn auf ihnen wird die Dachkonstruktion abgesetzt, die vorab auf Maß gefertigt wurde. Bei einem vor Ort betonierten Fundament ist die Lage des Köchers das Ergebnis der Schalungsstellung und der Frage, ob sich beim Betonieren nichts verschoben hat.
Ein vorgefertigtes Köcherfundament kommt im Endmaß auf die Baustelle und nimmt nach dem Versetzen sofort die Stütze auf. Der Köcher hat die Geometrie der Form, und sein Einbau beschränkt sich darauf, das Element auf dem vorbereiteten Unterbau am abgesteckten Punkt auszunivellieren. Die Nassarbeiten verschwinden vom Platz, und der Beginn der Tragwerksmontage hängt nicht mehr davon ab, wie viel es in der Vorwoche geregnet hat.
Die Verbindung selbst arbeitet dabei klüger, als sie aussieht. Die Stütze wird mit Spiel in den Köcher gestellt, mit Keilen ins Lot gebracht und erst dann wird der Raum um sie herum mit Mörtel vergossen. Die Justierung erfolgt also nach dem Anheben des Elements und nicht durch ein perfektes Treffen des Punktes — bei einer mehrere Tonnen schweren Stütze die einzige praktikable Methode. Nach dem Verguss wirkt die Verbindung wie eine Einspannung: Sie überträgt nicht nur das Gewicht, sondern auch die Momente aus dem Wind, der auf die gesamte Halle drückt.
Leistungsumfang: vorgefertigte Köcherfundamente für die tragenden Stützen, Transport sowie Montage auf der Baustelle.
