Ściany masywne prefabrykowane jednowarstwowe
Gdzie stosuje się ściany masywne?
Ściana masywna to pojedyncza, lita płyta żelbetowa. Najczęściej pełni funkcję przegrody oddzielającej mieszkania, ściany szybu windowego oraz elementu usztywniającego konstrukcję. Jako ściana zewnętrzna wymaga uzupełnienia warstwą izolacji i tynkiem już na budowie.
Odpowiednio zaprojektowana przenosi również parcie gruntu, dzięki czemu sprawdza się jako ściana oporowa — na przykład w garażach podziemnych. Wewnątrz budynku ten sam element pełni jednocześnie rolę przegrody przeciwpożarowej i dźwiękochłonnej. Z tych samych płyt składamy szyby windowe prefabrykowane — ściany szybu montujemy kondygnacja po kondygnacji razem z resztą konstrukcji, bez osobnego etapu murarskiego wstrzymującego montaż.
W dokumentacji spotyka się też określenia ściana jednowarstwowa, ściana pełna prefabrykowana, ściana nośna betonowa, ściana betonowa prefabrykowana, ściany prefabrykowane żelbetowe lub ściana żelbetowa — to ten sam wyrób opisany innym słownictwem.
Parametry ścian masywnych
Elementy produkujemy zgodnie z normą zharmonizowaną EN 14992:2007+A1:2012, w systemie oceny 2+, pod certyfikatem 0761-CPR-1152 wydanym przez IBMB MPA TU Braunschweig.
EN 14992:2007+A1:2012 · System oceny 2+ · Certyfikat 0761-CPR-1152 · IBMB MPA TU Braunschweig
- Maksymalne wymiary elementu
- 3,85 × 9,00 m
- Grubości elementów
- 10, 12, 15, 18, 20 i 24 cm
- Klasa betonu lekkiego
- LC12/13 D1,4 lub wyższa
- Klasa betonu zwykłego
- C20/25 lub wyższa
- Powierzchnia
- Gładka od strony formy (DF), druga strona wygładzana mechanicznie (GF)
- Krawędzie
- Możliwe fazowanie 1 × 1 cm
- Wyposażenie fabryczne

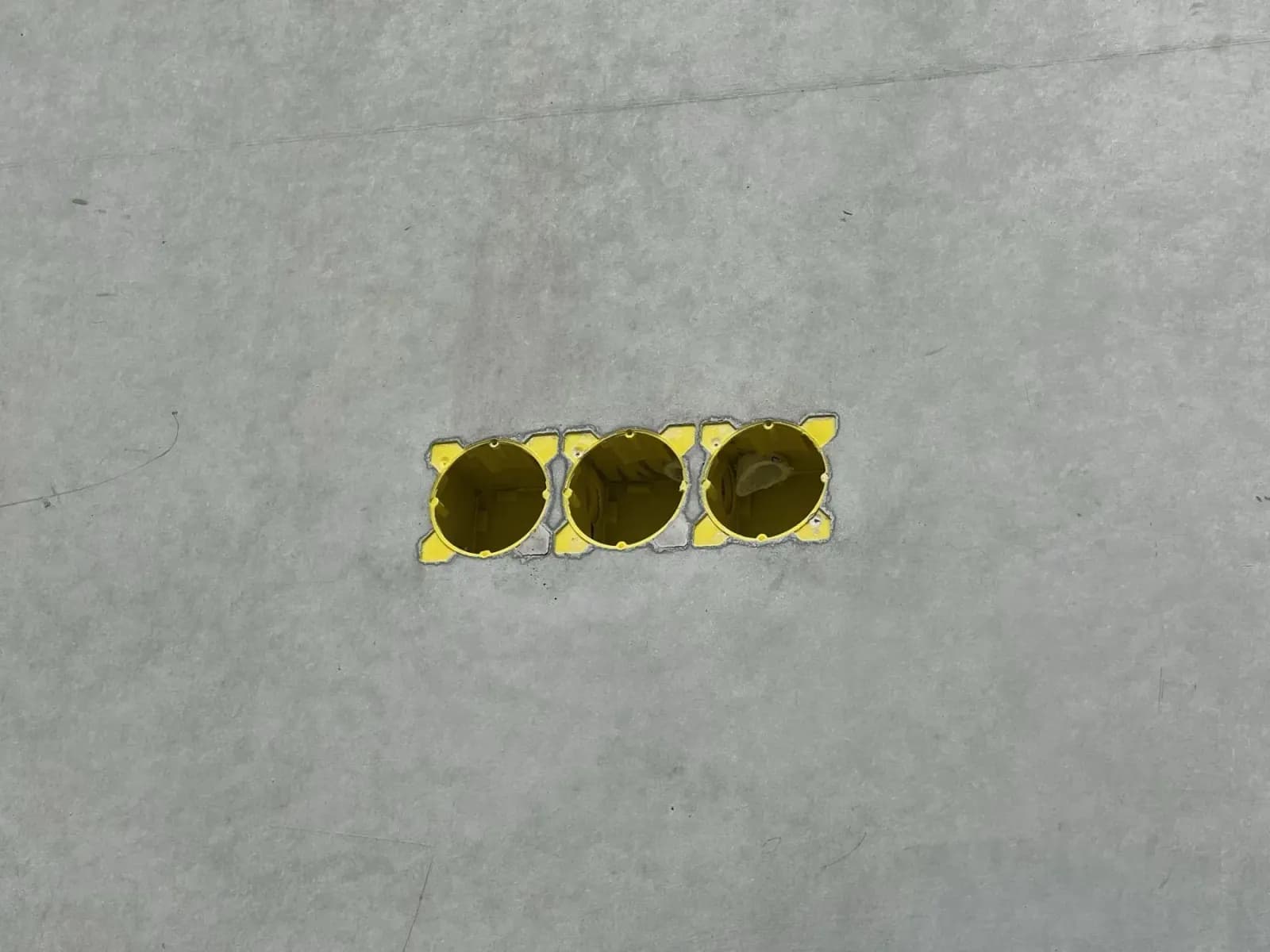

- Zatopione puszki i rurki elektryczne, otwory okienne i drzwiowe
- Zbrojenie
- Wg statyki i rysunku zbrojeniowego
- Elementy o wymiarach większych niż 3,85 × 9,00 m wykonujemy wyłącznie na specjalne zamówienie.
- Konsole montażowe wykonujemy tylko po stronie szlifowanej (GF).
- Bruzdy instalacyjne dobieramy indywidualnie na etapie dokumentacji warsztatowej.
- Klasy LC oznaczają beton lekki na kruszywie keramzytowym — jego właściwości opisaliśmy szczegółowo na stronie o keramzytobetonie.
Izolacyjność akustyczna ścian masywnych
Rw to jednoliczbowy wskaźnik izolacyjności akustycznej właściwej, a R'A1 — przybliżona izolacyjność przegrody od dźwięków powietrznych w budynku, uwzględniająca przenoszenie boczne. Wartości opracowano na podstawie badań laboratoryjnych oraz obliczeń projektowych.
| Klasa betonu | Grubość [mm] | Masa [kg/m²] | Rw [dB] | R'A1 [dB] |
|---|---|---|---|---|
| LC12/13 | 100 | 140 | 39,3 | 34,3 |
| LC12/13 | 120 | 168 | 42,3 | 37,3 |
| LC12/13 | 150 | 210 | 46,0 | 41,0 |
| LC12/13 | 180 | 252 | 49,0 | 44,0 |
| LC12/13 | 200 | 280 | 50,7 | 45,7 |
| LC16/18 | 100 | 160 | 41,5 | 36,5 |
| LC16/18 | 120 | 192 | 44,5 | 39,5 |
| LC16/18 | 150 | 240 | 48,2 | 43,2 |
| LC16/18 | 180 | 288 | 51,2 | 46,2 |
| LC16/18 | 200 | 320 | 52,9 | 47,9 |
| LC20/22 | 100 | 180 | 43,5 | 38,5 |
| LC20/22 | 120 | 216 | 46,5 | 41,5 |
| LC20/22 | 150 | 270 | 50,1 | 45,1 |
| LC20/22 | 180 | 324 | 53,1 | 48,1 |
| LC20/22 | 200 | 360 | 54,9 | 49,9 |
| C20/25 | 100 | 235 | 47,9 | 42,9 |
| C20/25 | 120 | 282 | 50,9 | 45,9 |
| C20/25 | 150 | 352,5 | 54,5 | 49,5 |
| C20/25 | 180 | 423 | 57,5 | 52,5 |
| C20/25 | 200 | 470 | 59,3 | 54,3 |
Powyższe wartości są obliczeniowe. Poniższe pochodzą z pomiaru: w maju 2025 r. laboratorium KFB Acoustics przebadało nasze przegrody wg PN-EN ISO 10140-2:2021-10, na elementach zmontowanych według naszej instrukcji montażu — ze stykami zespolonymi betonem ekspansywnym i dylatacją od podłogi. Tam, gdzie mamy obie liczby, pomiar wypadł o 2–4 dB wyżej niż obliczenie. Sprawozdania nr 0166-25P-T42-1-001a do -005a.
| Grubość | Klasa betonu | R'w (C; Ctr) | R'w + Ctr |
|---|---|---|---|
| 160 mm | C30/37 | 54 dB (−1; −4) | 50 dB |
| 180 mm | LC16/18 D1,6 | 55 dB (−1; −5) | 50 dB |
| 180 mm | LC20/22 D1,8 | 55 dB (−1; −4) | 51 dB |
| 180 mm | C30/37 | 59 dB (−1; −4) | 55 dB |
Klasa REI według grubości ściany
Klasy odporności ogniowej ścian nośnych z betonu według tablicy 5.4 normy EN 1992-1-2, ogień z jednej strony: minimalna grubość i odległość osiowa zbrojenia a przy stopniu wykorzystania nośności μfi. Katalog Formee podaje zakres R60–R240 i EI30–EI60; grubość warstwy nośnej dobieramy do wymaganej klasy na etapie projektu warsztatowego. Ściany z keramzytobetonu ocenia się według tych samych tablic z zapasem, bo beton lekki nagrzewa się wolniej. O klasie konkretnego elementu decyduje statyka i rysunek zbrojenia.
| Klasa | μfi ≤ 0,35: grubość / a [mm] | μfi ≤ 0,7: grubość / a [mm] | Grubości Formee dla μfi ≤ 0,7 |
|---|---|---|---|
| REI 30 | 100 / 10 | 120 / 10 | 12, 15, 18, 20, 24 cm |
| REI 60 | 110 / 10 | 130 / 10 | 15, 18, 20, 24 cm |
| REI 90 | 120 / 20 | 140 / 25 | 15, 18, 20, 24 cm |
| REI 120 | 150 / 25 | 160 / 35 | 18, 20, 24 cm |
| REI 180 | 180 / 40 | 210 / 50 | 24 cm |
| REI 240 | 230 / 55 | 270 / 60 | na zamówienie, ≥ 27 cm |
Masywna, dwuwarstwowa czy sandwich?
Trzy układy tej samej przegrody. Różnią się tym, ile warstw powstaje w hali, a ile trzeba wykonać na budowie.
Co ustalamy przy zamówieniu
Poza wymiarami i klasą betonu każdy element opisuje kilka decyzji wykonawczych. Podejmujemy je razem na etapie dokumentacji warsztatowej.
Strona widoczna
Powierzchnia od formy (DF) jest gładka, przeciwna (GF) wygładzana mechanicznie. Wskazujesz, która strona zostanie odsłonięta.
Krawędzie
Standardowo ostre; na życzenie fazowane listwą 1 × 1 cm. Fazowanie ukrywa drobne odpryski przy montażu.
Instalacje
Puszki, rurki i przepusty osadzamy przed betonowaniem, zgodnie z rozrysowaną trasą instalacji.
Konsole i akcesoria
Konsole montażowe wykonujemy wyłącznie po stronie szlifowanej (GF) — to ogranicza układ elementu na budowie.
Od czego zależy cena prefabrykatów
Prefabrykatów nie wycenia się z cennika za metr — każdy element jest projektowany pod konkretną inwestycję, a różnica między dwoma projektami o tej samej powierzchni potrafi sięgnąć kilkudziesięciu procent. Dlatego zamiast stawki podajemy to, co realnie decyduje o kwocie w ofercie.
Wycenę przygotowujemy średnio w tydzień od otrzymania kompletnej dokumentacji: zwymiarowanych rzutów, przekrojów, elewacji oraz lokalizacji z kodem pocztowym. Oferta obejmuje produkcję, transport i montaż — każdą pozycję rozpisujemy osobno, więc widać, na czym da się szukać oszczędności.
- Powtarzalność elementów
- Największa pojedyncza zmienna. Ten sam element w serii jest wyraźnie tańszy niż pojedyncza sztuka, bo forma i przygotowanie produkcji rozkładają się na wiele odlewów. Projekt oparty na kilku powtarzalnych typach wypada taniej niż projekt z kilkudziesięcioma unikatowymi.
- Klasa betonu i zbrojenie
- Wyższa klasa to więcej cementu, wyższe obciążenia to więcej stali. Dobór do rzeczywistych obciążeń, zamiast z zapasem, potrafi obniżyć koszt bez straty dla konstrukcji.
- Wykończenie powierzchni
- Powierzchnia gładka od formy jest w standardzie. Faktura matrycowa, trawienie czy beton architektoniczny w kategorii BA2 lub BA3 wymagają dodatkowego deskowania i rygorów, co widać w cenie.
- Wyposażenie fabryczne
- Zatopione puszki, rurki, otwory i konsole podnoszą cenę elementu, ale znoszą koszt kucia bruzd i osadzania na budowie. Przy większych seriach zwykle wychodzi taniej niż robota na miejscu.
- Transport i gabaryt
- Cena zależy od odległości i liczby kursów. Elementy do 3,85 × 9,00 m jadą standardowym zestawem; większe wymagają transportu ponadgabarytowego z pilotem i zezwoleniami, co istotnie zmienia kalkulację.
- Termin i sezon
- Produkcja idzie równolegle z pracami ziemnymi, więc wcześniejsze zamówienie daje swobodę w harmonogramie. Terminy wymuszone i dostawy z dnia na dzień zawsze kosztują więcej.
Ściany masywne — pytania
Najczęstsze pytania inwestorów i wykonawców. Nie ma tu Twojego? Napisz — odpowiemy konkretnie.
- Jak się łączy ściany prefabrykowane?
- Na budowie, w węzłach zaprojektowanych wcześniej w dokumentacji warsztatowej. Styk pionowy między sąsiednimi elementami ma wyprofilowaną wnękę, w której leży zbrojenie i wyprofilowane zazębienia przenoszące siły — i to jej zabetonowanie, a nie samo zetknięcie płyt, sprawia, że ściana pracuje jako ciągła tarcza. Beton do złączy ma zwykle kruszywo do 8 mm, dobrane do geometrii wnęki, a jego klasę określa projekt. Połączenie z fundamentem i z kolejną kondygnacją przechodzi przez wieniec i wypuszczone zbrojenie, a strop opiera się na ścianie zgodnie z rysunkiem zbrojeniowym. Jakość wypełnienia złącza jest tu wartością konstrukcyjną, nie kosmetyczną — dlatego branżowe wytyczne opisują ją osobno, razem z wymaganiami wobec materiału i kontrolą wykonania.Źródło: Betonelement-Foreningen, BEF Bulletin no. 5 — Sammenstøbning af betonelementer (2019)
- Ile kosztuje m2 ściany prefabrykowanej?
- Ceny za metr kwadratowy nie podaje się w oderwaniu od projektu, bo ten sam metr kosztuje inaczej w zależności od tego, co jest w nim zawarte. Pracują na nią grubość elementu, klasa betonu, ilość zbrojenia, liczba otworów okiennych i drzwiowych oraz zakres instalacji zatopionych w formie. Do porównania z technologią murowaną warto liczyć koszt całego etapu, a nie samego materiału — prefabrykat zawiera już to, co na budowie murowanej wykonuje kilka ekip. Wycenę przygotowujemy na podstawie zwymiarowanych rzutów i przekrojów, zwykle w około tydzień.
- Jak zabezpiecza się ściany w trakcie montażu?
- Ukośnymi zastrzałami, dopóki złącza nie uzyskają wytrzymałości. Branżowa anwizacja przyjmuje dwa zastrzały na element, rozmieszczone symetrycznie, z punktami kotwienia na wysokości co najmniej dwóch trzecich wysokości elementu — niżej rośnie siła w zastrzale i w kotwie. Wymiaruje się je na obciążenie wiatrem i na mimośród od ciężaru własnego, a przy zapowiadanych prędkościach wiatru powyżej progów ostrzegawczych montażysta wzmacnia zabezpieczenie albo wstrzymuje pracę. Dlatego stanowisko dźwigu i kolejność montażu planuje się razem z zastrzałami: element nie stoi sam z siebie, dopóki nie jest połączony z konstrukcją.Źródło: Betonelement-Foreningen, BEF Bulletin No 6 — Montageafstivning af lodretstående betonelementer (2020)
- Od czego zależy izolacyjność akustyczna w gotowym budynku?
- Nie tylko od samej ściany. Wskaźnik Rw opisuje przegrodę zmierzoną w laboratorium; w budynku dochodzi przenoszenie boczne przez ściany i stropy przylegające do przegrody, dlatego obok Rw podajemy R′A1, które je uwzględnia. Druga rzecz to szczelność: ściany i stropy muszą być szczelne na powierzchniach, w stykach i przy przejściach instalacyjnych, bo pojedyncza nieuszczelniona przepustka potrafi zniweczyć zapas na przegrodzie. Wytyczne branżowe idą tu dalej niż intuicja — elementy o średniej gęstości od 1500 kg/m³ nie wymagają dodatkowego uszczelnienia powierzchni, lżejsze już tak, więc ściana z betonu klasy gęstości D1,4 potrzebuje tynku, szpachli albo powłoki, a ta sama grubość w D2,0 nie.Źródło: Letbetonelementgruppen, Hæfte 3 — Lydisolering
- Jakie są wady ścian prefabrykowanych?
- Największa to konieczność zamknięcia projektu przed produkcją. Rozstaw otworów, przebiegi instalacji i geometria muszą być ustalone na etapie dokumentacji warsztatowej — zmiana po zabetonowaniu elementu oznacza nowy element, a nie poprawkę na budowie. Druga to logistyka: potrzebny jest dojazd naczepy pod działkę i utwardzone stanowisko dźwigu o zasięgu na cały rzut, co na ciasnych parcelach miejskich bywa rozstrzygające. Trzecia to tolerancje fundamentu — musi być wykonany w tolerancjach z projektu warsztatowego i odebrany geodezyjnie, bo gotowego elementu nie da się dopasować tak jak muru. W zamian znika większość prac mokrych i etap trwający tygodnie zamyka się zwykle w jednym dniu montażowym.
- Czym różni się ściana masywna od dwuwarstwowej i sandwich?
- Ściana masywna to jedna lita warstwa nośna, bez fabrycznej izolacji. Dwuwarstwowa ma do niej doklejoną izolację, a warstwę elewacyjną wykonuje się na budowie. Sandwich zawiera wszystkie trzy warstwy, łącznie z gotową betonową elewacją. Masywna sprawdza się wewnątrz budynku, pozostałe dwie jako przegrody zewnętrzne.
- Ile kosztuje prefabrykowana ściana masywna?
- O cenie decyduje grubość elementu, klasa betonu, ilość zbrojenia oraz zakres osadzonych instalacji i otworów. Wycenę przygotowujemy na podstawie zwymiarowanych rzutów i przekrojów, zwykle w około tydzień.
- Czy ściana masywna nadaje się na ścianę zewnętrzną?
- Tak, ale wymaga ocieplenia i wykończenia już na budowie, bo nie ma fabrycznej warstwy izolacji. Jeśli przegroda zewnętrzna ma przyjechać gotowa, właściwym wyborem jest ściana dwuwarstwowa lub sandwich.
- Jaką izolacyjność akustyczną ma ściana masywna?
- Zależy od klasy betonu i grubości — im większa masa powierzchniowa przegrody, tym wyższy wskaźnik Rw. Najgrubsze elementy z betonu zwykłego osiągają 59,3 dB, co spełnia wymagania dla ścian międzymieszkaniowych. Wartości dla poszczególnych wariantów zestawiliśmy w tabeli powyżej.Źródło: Formee — katalog techniczny: ściany masywne
- Czy ściana masywna może pełnić funkcję ściany oporowej?
- Tak. Odpowiednio zaprojektowana i zazbrojona przenosi parcie gruntu — stosuje się ją między innymi w garażach podziemnych. Zbrojenie dobiera konstruktor na podstawie obliczeń statycznych.
Rysunki techniczne
Przekroje i węzły w skali — te same rysunki, które trafiają do katalogu technicznego. Numery na rysunku odsyłają do opisu obok.
- Krawędź dolna elementu
- Krawędź górna elementu
- Krawędzie boczne
Dokumentacja tego wyrobu
Katalog techniczny, instrukcja montażu, deklaracja właściwości użytkowych i certyfikat ZKP — komplet potrzebny na etapie projektu i odbioru.
- Katalog techniczny — ściany masywne
Ściany jednowarstwowe: wymiary graniczne 3,85 × 9,00 m, grubości 10–24 cm, klasy betonu LC12/13 i C20/25 lub wyższe, tabela izolacyjności akustycznej, detale połączeń z płytą fundamentową i stropem oraz standardowe bruzdy instalacyjne.
PDF · 4 strony · 0,2 MB
- Instrukcja montażu ścian prefabrykowanych
Dziewięć etapów od dokumentacji do wykończenia: transport, odbiór i składowanie, przygotowanie podłoża, podnoszenie, ustawienie i stabilizacja, regulacja geometrii, połączenia konstrukcyjne i spoiny, demontaż podpór ukośnych oraz otwory i bruzdy instalacyjne.
PDF · 5 strony · 1,0 MB
- Deklaracja Właściwości Użytkowych 01/26 — elementy ścienne
Ściany prefabrykowane z betonu zwykłego i lekkiego w klasach LC12/13–C50/60. Norma EN 14992:2007+A1:2012, certyfikat 0761-CPR-1152.
PDF · 1 strona · 0,6 MB
- Certyfikat ZKP — elementy ścienne (EN 14992)
Certyfikat zgodności zakładowej kontroli produkcji 0761-CPR-1152 dla wyrobu „elementy ścienne” wg EN, wydany przez MPA Braunschweig (jednostka notyfikowana 0761) w systemie 2+. Zakład Międzyrzecz, ważny do 28.09.2027.
PDF · 1 strona · 0,08 MB
- Wytyczne dotyczące instalacji elektrycznych
Zatapianie instalacji w elementach z betonu zwykłego i keramzytobetonu: wbudowanie puszek i peszli, montaż na stołach formujących, bruzdy i wybrania pod rozdzielnice, tolerancje wykonania, standard Formee (puszki Kaiser B², rury Ø 25 mm, typowe wysokości gniazd) oraz wymagana zawartość planu i schematu instalacji.
PDF · 14 stron · 2,3 MB
- Tolerancje produktów
Dopuszczalne odchyłki wymiarowe i geometryczne oraz wymagania dla powierzchni prefabrykatów, w podziale na normy wyrobu: elementy ścian EN 14992, żebrowe elementy stropowe PN-EN 13224, elementy prętowe PN-EN 13225 i pozostałe. Podstawa odbioru elementów na budowie. Wersja 2026-02, załącznik do umowy, obowiązuje od 01.01.2026.
PDF · 7 stron · 0,2 MB
- Ogólne warunki montażu (OWM)
Zakres standardowej usługi montażowej i prac dodatkowych, warunki realizacji, przygotowanie frontu robót, geodezja, podłoże i drogi montażowe, przerwy i przestoje oraz odbiory. Wersja 2026-02, obowiązuje od 01.01.2026.
PDF · 8 stron · 0,6 MB
- Certyfikat NORDCERT — prefabrykaty betonowe (EN 13369)
Certyfikat nr 2284 wydany przez Nordcert AB w Sztokholmie na zakładową kontrolę produkcji prefabrykatów betonowych grupy B wg EN 13369:2018 z uzupełniającymi wymaganiami szwedzkimi (Nordcert CB5). Uprawnia do znaku BBC. Zakład Międzyrzecz, oznaczenie PO 24, ważny do 31.12.2027. Dokument w języku angielskim.
PDF · 1 strona · 0,6 MB
- Certyfikat NORDCERT — beton towarowy (EN 206)
Certyfikat nr 7316 wydany przez Nordcert AB w Sztokholmie na produkcję betonu towarowego wg EN 206:2013+A2:2021 oraz DS/EN 206 DK NA:2020. Zakład Międzyrzecz, ważny do 31.12.2027. Dokument w języku angielskim.
PDF · 1 strona · 0,04 MB
- Certyfikat ITB-EPD 561/2023 — prefabrykaty z betonu zwykłego
Certyfikat deklaracji środowiskowej III typu wydany przez Instytut Techniki Budowlanej, zgodnie z EN 15804+A2. Wydany 1 grudnia 2023, ważny 5 lat.
PDF · 1 strona · 0,2 MB
- Certyfikat ITB-EPD 562/2023 — prefabrykaty z keramzytobetonu
Certyfikat deklaracji środowiskowej III typu dla wyrobów z betonu lekkiego, zgodnie z EN 15804+A2. Wydany 1 grudnia 2023, ważny 5 lat.
PDF · 1 strona · 0,2 MB
